PropertyManager „Vernetzungsabschnitt“

Mit dem PropertyManager „Vernetzungsabschnitt“ können Sie sich Netzelemente innerhalb des Volumens von Teilen ansehen.

Um den PropertyManager Vernetzungsabschnitt zu öffnen, führen Sie einen der folgenden Schritte aus:

  • Erstellen Sie ein Netz, klicken Sie mit der rechten Maustaste auf eine Darstellung der Vernetzungsqualität und anschließend auf Vernetzungsabschnitt.
  • Klicken Sie mit der rechten Maustaste auf eine aktive Ergebnisdarstellung und anschließend auf Vernetzungsabschnitt.
Sie können eine Vernetzungsabschnitt-Darstellung für Balken- oder Stabelemente erstellen.

Verwenden Sie die Vernetzungsabschnitt-Darstellung zur Untersuchung der Vernetzungsqualitätsparameter (z. B. Seitenverhältnis, Jacobi) oder der Ergebniskonturen für interne Netzelemente.

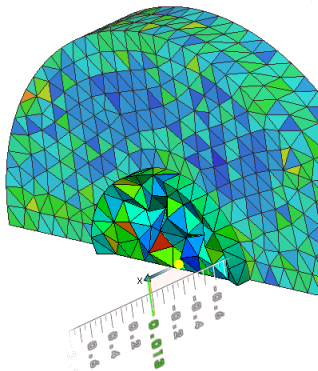

Vernetzungsabschnitt einer Seitenverhältnisdarstellung. Rote Elemente mit dem höchsten Seitenverhältnis sind sichtbar.

Schnittdarstellung 1

  Flugzeug Erstellt einen planaren Querschnitt.
Zylinder Erstellt einen zylinderförmigen Querschnitt.
  Referenzelement Wählen Sie Ebene 1, Ebene 2 oder Ebene 3 als Referenzebene für die Ausrichtung der Schnittebene.
Clipping-Richtung umkehren
dim_lin_d.png Abstand Legt den Abstand vom ausgewählten Schnittelement fest.

Positionieren Sie die Schnittebene dynamisch im Grafikbereich, indem Sie den roten Pfeil verschieben.
dim_ang_x.png Rotation X Dreht das Schnittelement in die X-Richtung.
dim_ang_y.png Rotation Y Dreht das Schnittelement in die Y-Richtung.
PM_draft_angle.gif Radius Legt den Radius des zylindrischen Querschnitts fest.
  Optionen Wählen Sie eine der folgenden Optionen aus:

Vernetzungskante anzeigen

Zeigt die Elementkanten an.

Schnittebene anzeigen

Zeigt das Schnittelement (Ebene oder Zylinder).

Darstellung nur auf Schnittdarstellung

Zeigt die Netzelemente, die das Schnittelement schneiden.

Kontur auf dem nicht-geschnittenen Modellteil anzeigen

Zeigt die Ergebniskonturen auf dem ungeschnittenen Modellteil. Wenn dies nicht aktiviert ist, wird der ungeschnittene Modellteil im schattierten Ansichtsmodus angezeigt.

Auflösen nach Clipping

Für Baugruppen verfügbar. Erstellt einen Vernetzungsabschnitt und zerlegt dann das Modell. Wenn diese Option nicht aktiviert ist, wird die Schnittdarstellung anhand der Explosionsansicht erstellt.

Clipping ein/aus

Aktiviert bzw. deaktiviert die Sichtbarkeit des Vernetzungsabschnitts.

Zurücksetzen

Setzt die Auswahl auf die Standardwerte zurück.
