Ein P&ID-Etikett ist eine Zeichenfolge, die Unteretikett-Werte, wie Größe oder Bereich, für Rohre, Geräte oder andere Rohrverbindungen darstellt. Sie können den Etikettenschema-Manager verwenden, um Etikettenschemata für Rohre, Geräte oder andere Rohrverbindungen zu definieren, um die Reihenfolge, in der Unteretikette in einem Etikett angezeigt werden, festzulegen. Diese Funktion ist in SOLIDWORKS Connected nicht verfügbar.
Die Unteretikette, die Sie in ein Etikettenschema einfügen, werden zur Interpretation der in einer P&ID-Datei definierten Etikettenwerte verwendet. Das Etikettenschema definiert die Reihenfolge, in der Unteretiketten in einem Tag erscheinen, so dass jedes Attribut korrekt interpretiert werden kann.
Etikettenschemata werden nur in den aus P&ID-Daten erstellten Leitungsführungsbaugruppen verwendet.
Im Etikettenschema-Manager geben Sie ein Beispiel-Etikett ein und definieren jedes Unteretikett innerhalb des Etiketts.
Dieses Beispieletikett besitzt acht Unteretikette, die durch Bindestriche voneinander getrennt werden:

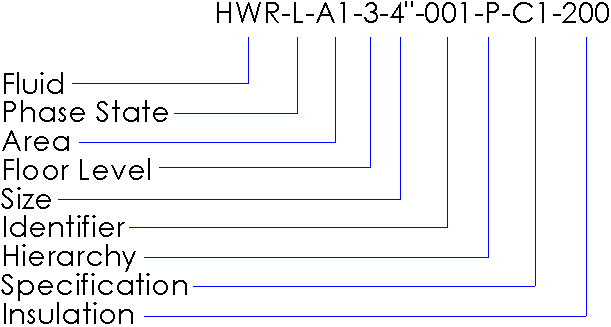

HWR-L-A1-3-4”-001-P-C1-200
Das Etikett kann von der folgenden Unteretikettensequenz interpretiert werden:
