Sie können die Profilskizze einer Kante-Lasche oder eines Kreuzknicks bearbeiten.
Für Kante-Lasche gelten die folgenden Anforderungen:
- Eine der Skizzenlinien des Profils muss auf der Kante liegen, die Sie beim Erstellen der Kante-Lasche ausgewählt haben. Die skizzierte Linie muss nicht die gleiche Länge wie die ausgewählte Kante haben.
- Das Profil kann ein offenes oder geschlossenes Mehrfachprofil oder ein mehrfach eingeschlossenes Profil sein.
Sie können Kante-Laschen erstellen, die länger sind als die Kante, der sie zugeordnet sind, indem Sie die Profilskizze bearbeiten.
Wenn Sie eine Kante-Lasche auf einer nicht linearen Kante erstellen, können Sie die Skizze für die nicht-lineare Kante-Lasche bearbeiten.
Für Kreuzknicke gelten die folgenden Anforderungen:
- Die Endpunkte von Kreuzknick-Skizzenlinien müssen auf einer Kante liegen.
- Die Linien müssen sich schneiden.
Wählen Sie dafür in unter Kante-Lasche-Optionen die Option Automatically add Flange Length dimension to flange profiles (Laschenlängenbemaßung automatisch zu Laschenprofilen hinzufügen) aus.
Gehen Sie wie folgt vor, wenn diese Option aktiviert ist:

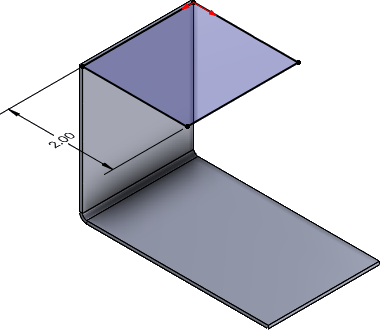

- SOLIDWORKS fügt automatisch Längenbemaßungen zu allen Kante-Lasche-Profilen hinzu
- Die Skizzenbemaßung (nicht die Komponentenbemaßung) bestimmt die Laschenlänge
