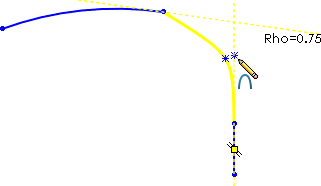

Skizzieren konischer Elemente Skizzieren konischer Elemente: Klicken Sie auf Konisch (Skizzieren-Symbolleiste), oder wählen Sie Extras > Skizzenelemente > konisch aus. Der Mauszeiger ändert sich zu . Wenn Sie auf Automatische Tangentialität im PropertyManager Konisch klicken, können Sie Schritt 4 auslassen. Wenn diese Option aktiviert ist, wendet das Werkzeug Konisch auf jeden Endpunkt Tangentialität an und wählt den oberen Scheitelpunkt der Kurve aus. Klicken Sie wie gezeigt im Grafikbereich auf den ersten Endpunkt für die konische Kurve. Klicken Sie gemäß der Abbildung auf den zweiten Endpunkt. Ziehen Sie den Zeiger, und klicken Sie anschließend, um den oberen Scheitelpunkt der konischen Kurve festzulegen. Ziehen Sie den Zeiger, und klicken Sie anschließend, um den Rho-Wert festzulegen.Beim Bewegen des Zeigers ändert sich der Rho-Wert der konischen Kurve. Für die Kurvenschulter und den oberen Eckpunkt werden Referenzpunkte angezeigt. Übergeordnetes ThemaKonische Elemente PropertyManager für konische Elemente
