Unterdrücken von Features im Dialogfeld "Gleichungen"

Sie können Gleichungen definieren, die Features bedingt unterdrücken. Sie können Features auch direkt im unterdrücken Dialogfeld Gleichungen unterdrücken.

Wenn Sie eine Gleichung erstellen, die den Unterdrückungsstatus eines untergeordneten Features steuert, können Sie die Unterdrückung des übergeordneten Features nicht vornehmen oder aufheben. Um den Unterdrückungsstatus des übergeordneten Features zu steuern, erstellen Sie eine separate Gleichung für das übergeordnete Feature oder verwenden Sie alternative Methoden wie Feature konfigurieren oder Konstruktionstabellen.

Unterdrücken von Features im Dialogfeld Gleichungen:

  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Gleichungen (Extras-Symbolleiste).
    • Klicken Sie auf Extras > Gleichungen.
    • Klicken Sie mit der rechten Maustaste auf den Ordner Gleichungen im FeatureManager und wählen Sie Gleichungen verwalten aus.
  2. Wählen Sie die Gleichungsansicht aus.
  3. Unterdrücken Sie das Feature:
    1. Klicken Sie im Dialogfeld Gleichungen im Bereich Feature auf eine leere Zelle.
    2. Klicken Sie im FeatureManager auf das zu unterdrückende Feature.

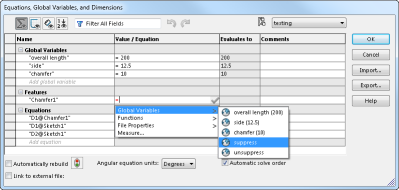

      Der Name des Features wird im Bereich Features angezeigt. SOLIDWORKS füllt die nächste Zelle mit = (Gleichheitszeichen) aus und zeigt eine Liste mit Optionen für Globale Variablen, Funktionen, Dateieigenschaften und Messen an.
    3. Erweitern Sie Globale Variablen, wählen Sie Unterdrücken aus und klicken Sie auf .

      Der Eintrag Unterdrückt wird zur Spalte Entspricht hinzugefügt.

      Sie können Features auch bedingt mit der Syntax der Visual Basic-Funktion if unterdrücken.
  4. Klicken Sie auf OK.
