Modelle für 3DEXPERIENCE Kompatibilität aktualisieren

Sie können Modelle für die Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren. Bei Modellen, die auf andere Komponenten verweisen, können Sie diese Referenzen in die Aktualisierung einbeziehen.

Um die Modelle zu aktualisieren, klicken Sie mit der rechten Maustaste auf das oberste Element im FeatureManager und klicken Sie dann auf Für 3DEXPERIENCE Kompatibilität aktualisieren.

Die Aktualisierung kann nicht rückgängig gemacht werden.

Weitere Informationen zur Vorbereitung von Dateien für die 3DEXPERIENCE Platform finden Sie unter Auswerten von Dateien mit dem Assistenten zur Dateivorbereitung.

Für 3DEXPERIENCE Kompatibilität aktualisieren ist verfügbar, wenn Dokumente nicht kompatibel sind und wenn die Systemoption SOLIDWORKS Dateien für Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren deaktiviert ist.

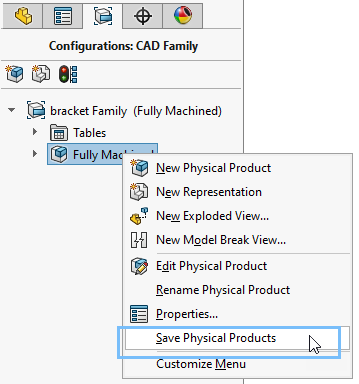

Wenn Sie eine Datei aktualisieren, um die Kompatibilität mit 3DEXPERIENCE zu gewährleisten, können Sie mit dem Befehl Physische Produkte speichern im Kontextmenü physische Produkte direkt speichern.

Um die Option SOLIDWORKS Dateien für Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren zu deaktivieren, klicken Sie auf Extras > Optionen > 3DEXPERIENCE Integration.

Die folgenden Änderungen werden bei der Aktualisierung des Modells vorgenommen:
  • Benutzerdefinierte Eigenschaften und Konfigurationen werden auf die 3DEXPERIENCE Platform abgestimmt.
  • Im ConfigurationManager: Die Registerkarte „CAD-Familie“ , Baugruppen und Teile werden als Objekte der CAD-Familie angezeigt. Konfigurationen werden als physische Produkte und Darstellungen angezeigt.
  • Die Registerkarten Konfigurationseigenschaften und Eigenschafteninfo im Dialogfeld Eigenschaften verwalten benutzerdefinierte und konfigurationsspezifische Eigenschaften.
  • Bei SOLIDWORKS Modellen mit mehreren Anzeigestatus wird der aktive Anzeigestatus dem physischen Produkt zugewiesen. Wenn Sie eine Komponente in eine Baugruppe einfügen, verwendet die Komponente den Anzeigestatus, der dem physischen Produkt zugewiesen ist.
  • 3D Interconnect Referenzen für Baugruppen werden aufgelöst und für jede Komponentenreferenz werden entsprechende SOLIDWORKS Baugruppen- und Teildateien erstellt. Die SOLIDWORKS Teildateien enthalten die 3D Interconnect Feature-Verknüpfung zur neutralen CAD-Teildatei.

Nach der Aktualisierung ist Für 3DEXPERIENCE Kompatibilität aktualisieren für das Modell nicht mehr verfügbar.

Konfigurationen, die als physische Produkte oder Darstellungen zugewiesen sind

Wenn Sie ein Modell aktualisieren, das über mehrere Konfigurationen mit derselben Teilenummer verfügt, aktualisiert SOLIDWORKS nur eine der Konfigurationen in ein physisches Produkt. Die anderen Konfigurationen werden zu Darstellungen.

SOLIDWORKS bestimmt anhand des Konfigurationsnamens und der Option, die für die Angezeigte Benennung, wenn in einer Stückliste verwendet im PropertyManager Konfigurationseigenschaften ausgewählt wurde.
  • SOLIDWORKS wählt die für das physische Produkt zu verwendende Konfiguration anhand der folgenden Kriterien aus:
    • Wenn eine Standardkonfiguration vorhanden ist, wird die Standardkonfiguration zum physischen Produkt.
    • Wenn für eine Konfiguration der Konfigurationsname als Teilenummer verwendet wird, wird die Konfiguration zum physischen Produkt.
    • Wenn Konfigurationen die gleiche Teilenummer haben, wählt SOLIDWORKS eine Konfiguration basierend auf der Option Angezeigte Benennung, wenn in einer Stückliste verwendet im PropertyManager Konfigurationseigenschaften. Für die Auswahl wird die folgende Reihenfolge verwendet:
      1. Konfigurationsname
      2. Benutzerdefinierter Name
      3. Dokumentname
    • Wenn eine Konfiguration nicht den oben genannten Kriterien entspricht, wird die erste auf der Registerkarte ConfigurationManager erstellte Konfiguration zum physischen Produkt.
