Sie können in einer Zeichnung oder Skizze Winkelführungsbemaßungen für einen Bogen oder Kreis erstellen.
So erstellen Sie Winkelführungsbemaßungen:
- Klicken Sie auf Polarkoordinatenbemaßung
(Bemaßungen/Beziehungen-Symbolleiste) oder in einer Zeichenansicht mit einem Bogen oder Kreis auf .

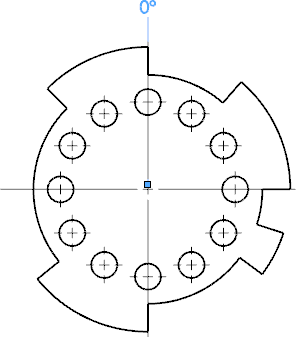

- Wählen Sie im Grafikbereich das Mittelkreuz des
modells, von dem aus alles andere bemaßt wird, als Basis aus (Nullbemaßung), und klicken Sie erneut, um die Bemaßung außerhalb des Modells zu platzieren.

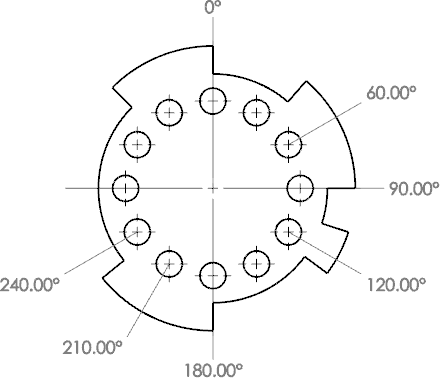

- Wählen Sie die zu bemaßenden Scheitelpunkte oder Mittelkreuze aus. Beim Anklicken der einzelnen Elemente wird die Bemaßung ausgerichtet auf die Nullbemaßung in der Ansicht platziert.
- Klicken Sie auf
, um den Modus für Winkelführungsbemaßungen zu beenden.
