Treehouse-Benutzeroberfläche

Treehouse-Werkzeuge

Ausschnitt vergrößern Vergrößert den ausgewählten Bereich.
In Fenster zoomen Vergrößert oder verkleinert die Ansicht, sodass Sie das gesamte Modell sehen können.
Neue Dokumente auf Bildschirm beibehalten Legt fest, dass Treehouse automatisch schwenkt, damit neue Knoten einbezogen werden, wenn die Grenzwerte für den Arbeitsbereich in Ihrer Hierarchie überstiegen werden.
In Listenansicht anzeigen Zeigt die Dateien in einer Listenansicht an.
Neu Erstellt ein neues Treehouse-Dokument.
Öffnen Öffnet ein vorhandenes Treehouse-Dokument (.asmtree).
Speichern Speichert das Dokument als .asmtree-Datei.
In SOLIDWORKS Dokumente exportieren Erstellt SOLIDWORKS Teile-, Baugruppen- und Zeichnungsdokumente aus dem Knoten mit der von Ihnen erstellten Hierarchie.
In Excel öffnen Öffnet die Treehouse-Struktur in Microsoft Excel. Im Dialogfeld In Excel öffnen sind folgende Aktionen möglich:
  • Struktur öffnen. Öffnet die gesamte Treehouse-Struktur in Microsoft Excel. Teile und Baugruppen erscheinen in einer Liste mit Einzug.
  • Nur Teile öffnen. Öffnet nur Teile aus einer Treehouse-Struktur in Microsoft Excel.

Microsoft Excel wird mit einem Arbeitsblatt der gesamten Struktur oder von Teilen geöffnet. Die im Arbeitsblatt enthaltenen Spalten sind Dokumentname, Aktive Konfiguration, Menge und Beschreibung. Jede Dateieigenschaft wird in einer eigenen Spalte angezeigt. Der Wert Menge für Duplikate wird für jede Instanz in der Struktur angezeigt.
Drucken Druckt Treehouse-Strukturen auf Papier oder erzeugt durch das Drucken eine PDF-Datei.
Ausdehnungen drucken Druckt bis zu den Grenzen der Struktur.
Anzeige drucken Druckt den Teil innerhalb der Grenzen, der angezeigt wird. Mit Ausschnitt vergrößern können Sie einen bestimmten Teil innerhalb der Grenzen drucken.
Seitenansicht Zeigt eine Vorschau der aktuellen Druckauswahl an. Die Vorschau basiert auf Papiergröße, Skalierung und Ausrichtung.
Treehouse-Hilfe

Treehouse-Karte

In der Treehouse-Karte wird die Hierarchie angezeigt. Wenn nicht die gesamte Hierarchie im Arbeitsbereich sichtbar ist, wird ein orangefarbenes Feld mit dem sichtbaren Bereich angezeigt. Klicken Sie auf den Pfeil, um die Karte zu minimieren.

Knoten

Anzeigeinformationen zu Teile-, Baugruppen- und Zeichnungsknoten wie die Anzahl der referenzierten Kopien, der Dateiname und der Konfigurationsname. Halten Sie den Cursor über den Knoten, damit diese Informationen angezeigt werden.

A Öffnet das Dialogfeld Eigenschaften.
B Öffnet das Dialogfeld Konfiguration.
C Wird angezeigt, wenn das Teil oder die Baugruppe über eine referenzierte Zeichnung verfügen und Zeichnungen neben übergeordnetem Element anzeigen in den Treehouse-Optionen ausgewählt ist. Klicken Sie, um den Zeichnungsknoten anzuzeigen.
D Zeigt die Anzahl der referenzierten Kopien der Komponente, einschließlich unterdrückter referenzierter Kopien, an. Klicken Sie, um den Wert zu bearbeiten.
E Zeigt die Anzahl der unterdrückten referenzierten Komponentenkopien an. Klicken Sie, um den Wert zu bearbeiten. Erhöhen Sie den Wert, um zusätzliche referenzierte Kopien zu unterdrücken.
F Zeigt den Dateinamen an. Sie können den Dateinamen im Dialogfeld Eigenschaften oder durch Doppelklicken auf den Namen bearbeiten.
G Zeigt den Namen der aktiven Konfiguration an. Sie können Konfigurationen im Dialogfeld Konfiguration hinzufügen.

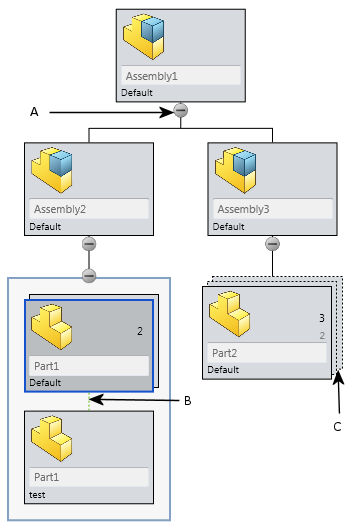

Zusätzliche Elemente der Benutzeroberfläche

A Klappt Kind-Komponenten auf oder zusammen. Klicken Sie bei gedrückter Umschalttaste, um alle untergeordneten Komponenten, einschließlich Unterbaugruppen, auf- oder zusammenzuklappen.
B Verschiedene Konfigurationen derselben Komponente.
C Unterdrückte referenzierte Kopien
