Teile abspalten

Ein Teil ist eine Gruppierung von einer oder mehreren Oberflächen in einem Modell. Jede Oberfläche ist auch ein Teil, das aus kleineren Teilen zusammengesetzt sein kann. Oberflächen müssen nicht physisch nebeneinander liegen, um gruppiert zu werden oder ein einzelnes Teil darzustellen.

Manchmal müssen Sie einzelne Oberflächen oder mehrere Oberflächen aus dem Teil extrahieren, dem sie zugewiesen sind, um größere Flexibilität bei Erscheinungsbildzuweisung oder Animation zu haben.

Das Trennen ist unerlässlich, weil Sie Facetten keine Erscheinungsbilder (oder etwas anderes, das sich in der Hierarchie unter der Teileebene befindet) zuweisen können. Wenn Sie einem Einzelteil mehrere Erscheinungsbilder zuweisen möchten, ist das Trennen erforderlich.

Zum Trennen von Teilen:

  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Extras > Teil trennen.
    • Klicken Sie im Viewport oder in der Palette mit der rechten Maustaste auf ein Teil und klicken Sie dann auf Bearbeiten > Teil trennen.
    • Drücken Sie STRG+Alt+P.
  2. Legen Sie im Dialogfeld den Auswahlmodus fest:
    Option Beschreibung
    Facette Ermöglicht das Klicken auf Teilefacetten, die getrennt werden sollen. Passen Sie die Toleranz für Facettenwinkel an, um die Toleranz des Teils festzulegen.

    Sie können auch die Rahmenauswahl im Modus Facette verwenden.

    Pinsel Ermöglicht das Klicken und Ziehen zum Auswählen mehrerer Teilefacetten, die getrennt werden sollen. Passen Sie den Pinselradius an, um den Auswahlbereich zu optimieren.
    Nur aktives Teil anzeigen Zeigt nur das getrennte Netz und das Teil, das getrennt wird, anstelle des gesamten Teils an. Die restliche Geometrie wird ausgeblendet oder in einer grauen Drahtdarstellung gerendert.
  3. Klicken Sie im Viewport auf eine Fläche oder ziehen Sie einen Auswahlbereich, um eine Vorschau des getrennten Teils anzuzeigen.

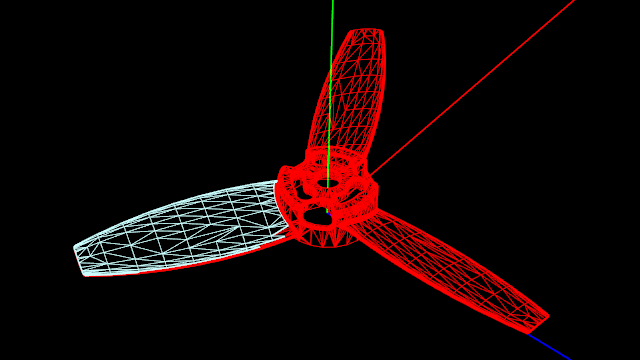

    Das getrennte Netz ändert sich in eine blaue Drahtdarstellung und das Teil, das getrennt wird, wird zu einer roten Drahtdarstellung.
  4. Optional: Drücken Sie die UMSCHALT-Taste, um Teile aus der Netzauswahl zu entfernen oder die STRG-Taste, um Teile zur Netzauswahl hinzuzufügen.
  5. Klicken Sie auf Trennung ausführen.
