Der PropertyManager Komplexe Ecke bietet erweiterte Optionen für Eckenbehandlung. Außerdem können Sie das Struktursystem nun einfacher erstellen und bearbeiten.
PropertyManager „Komplexe Ecke“
So öffnen Sie diesen PropertyManager:
- Öffnen Sie ein Modell, das drei oder mehr schneidende Bauteile enthält.
- Klappen Sie im FeatureManager® die Option Eckenverwaltung
auf.
- Klicken Sie mit der rechten Maustaste auf Komplexe Eckengruppe und wählen Sie Feature bearbeiten.
Folgende Verbesserungen wurden vorgenommen:

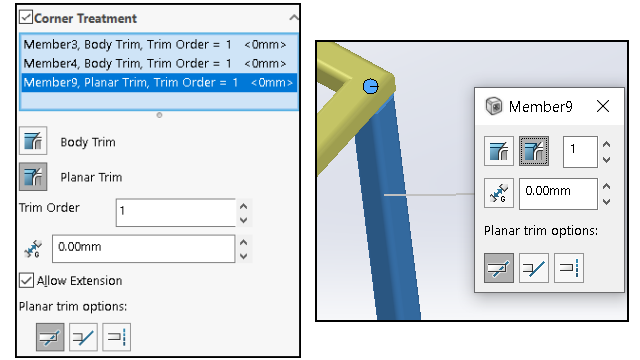

- Unter Eckenbehandlung werden im Dialogfeld „Bauteile“ sowohl die Körpertrimmungsbauteile als auch Bauteile für planare Trimmung angezeigt. Sie können ein Bauteil auswählen und auf Körpertrimmung oder Planare Trimmung klicken, um den Trimmtyp zu ändern.
- Details zum ausgewählten Bauteil, z. B. Körpertrimmung, planare Trimmung und Trimmreihenfolge, werden im Grafikbereich als Callouts angezeigt.
- Symbole stellen Optionen für planare Trimmung dar.
Zugriff auf Struktursystem
Folgende Verbesserungen wurden vorgenommen:
- Wenn Sie ein Struktursystemmodell öffnen, zeigt SOLIDWORKS eine Meldung zum Aktivieren der Registerkarte Struktursystem an.
- Bei neuen Dateien wird im CommandManager Struktursystem erstellen angezeigt. Wenn Sie auf Struktursystem erstellen klicken, wird in SOLIDWORKS der PropertyManager Primäres Strukturbauteil angezeigt.
- Bei Dateien, die ein Struktursystem enthalten, zeigt der CommandManager Struktursystem bearbeiten an.
- Bei Dateien, die mehrere Struktursysteme enthalten, müssen Sie im FeatureManager das zu bearbeitende Struktursystem auswählen.
