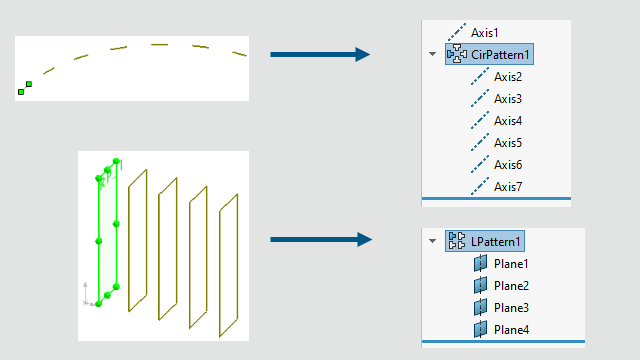

Sie können nun lineare oder kreisförmige Muster von Ebenen und Achsen erstellen.
So erstellen Sie Muster von Referenzgeometrie:
- Öffnen Sie ein Teil, klicken Sie auf und wählen Sie Lineares Muster oder Kreismuster aus.
- Wählen Sie im PropertyManager Referenzgeometrie aus.
- Wählen Sie für Reference Plane or Reference Axis to Pattern (Referenzebene oder Referenzachse für Muster)
die Ebene oder Achse aus, für die ein Muster erstellt werden soll.
- Geben Sie die Parameter an und klicken Sie dann auf
.
Sie können die Abstand- und die Instanzparameter für
Richtung 1 und
Richtung 2 ändern sowie Instanzen überspringen, variieren und löschen.
Beschränkungen:
- Wenn eine Ebene eine Skizze enthält, erstellt das Ebenenmuster kein Muster für die Skizze.
- Ein Muster kann nur ein Referenzgeometrieelement enthalten, entweder eine Ebene oder eine Achse.
