Sie können Änderungen in Eltern-/Kind-Zuordnungen verwalten und akzeptieren oder ablehnen, unabhängig davon, ob Aktualisierungen von ECAD oder MCAD stammen.
CircuitWorks unterstützt jetzt Eltern-Kind-Zuordnungen zwischen Komponenten und anderen Leiterplattenelementen bei der Interaktion mit IDX3.0-Dateien, wie z. B. Bestückungsbereiche, Sperrbereiche, durchkontaktierte Bohrungen und nicht durchkontaktierte Bohrungen. Sie können Änderungen an diesen Elementen aus ECAD oder MCAD annehmen oder ablehnen.
Vorteile:
- Nehmen Sie alle zugehörigen Änderungen in einer Aktion an oder lehnen Sie sie ab, unabhängig davon, ob die Aktualisierungen aus ECAD oder MCAD stammen.
- Wenn Elternkomponenten in MCAD geändert werden, werden alle zugehörigen Kindelemente beim Export in CircuitWorks automatisch aktualisiert.
Um diese Funktion zu verwenden, gehen Sie wie folgt vor:
- Klicken Sie auf .

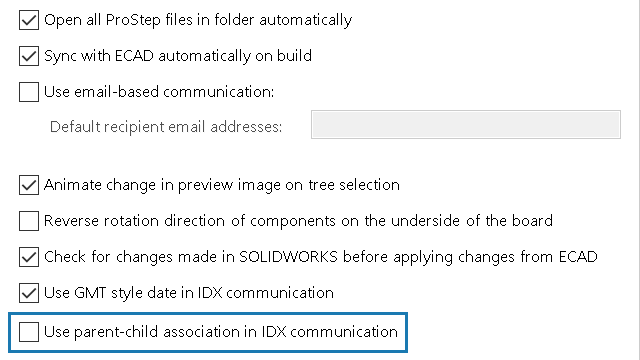

- Wählen Sie ProStep EDMD und dann Eltern/Kind-Zuordnung in IDX-Kommunikation verwenden aus.
