Verknüpfen des Anzeigestatus mit der gemusterten Ausgangskomponente

Sie können den Anzeigestatus der gemusterten Komponenten nun mit der gemusterten Ausgangskomponente verknüpfen.

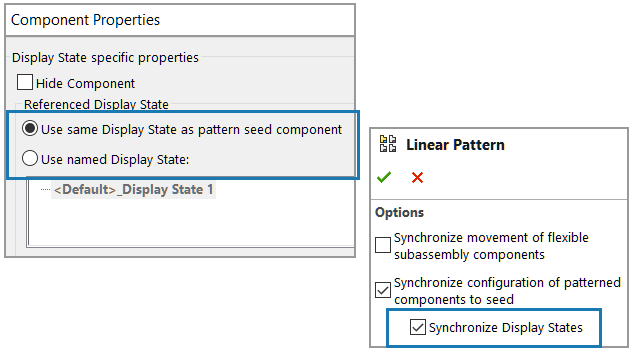

Verwenden Sie die folgenden Optionen im Dialogfeld Komponenteneigenschaften, um den Anzeigestatus auszuwählen:
Use same Display State as pattern seed component (Selben Anzeigestatus wie für Ausgangskomponente des Musters verwenden) Verknüpft den Anzeigestatus der gemusterten Komponenten mit der gemusterten Ausgangskomponente.

Deaktiviert die Liste der Anzeigestatus.
Use named Display State (Benannten Anzeigestatus verwenden) Zeigt die Liste der Anzeigestatus an.

Diese Option wird aktiviert, wenn die gemusterte Komponente eine andere Konfiguration für die gemusterte Ausgangskomponente referenziert und der Anzeigetyp ein verknüpfter Anzeigestatus ist.

Sie können den Anzeigestatus über jeden PropertyManager Komponentenmuster verknüpfen. Wählen Sie im PropertyManager unter Konfiguration von Musterkomponenten mit Ausgangselement synchronisieren die Option Anzeigestatus synchronisieren aus.

So verknüpfen Sie den Anzeigestatus mit der gemusterten Ausgangskomponente:
  1. Öffnen Sie ein Modell mit gemusterten Komponenten.
  2. Klappen Sie im FeatureManager eine gemusterte Komponente auf.
  3. Klicken Sie unter der aufgeklappten gemusterten Komponente mit der rechten Maustaste auf eine Komponente und klicken Sie dann auf Komponenteneigenschaften .
  4. Wählen Sie im Dialogfeld die Option Selbe Konfiguration wie für Ausgangskomponente des Musters verwenden aus.
    Wenn Anzeigestatus synchronisieren in einem Komponentenmuster-PropertyManager ausgewählt ist, dann ist Selbe Konfiguration wie für Ausgangskomponente des Musters verwenden ausgewählt und kann nicht deaktiviert werden.
