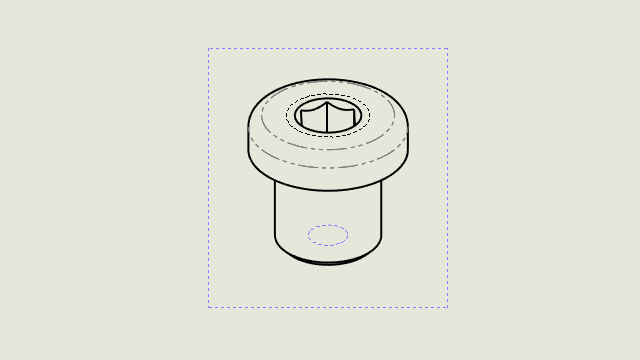

Einfügen und Anzeigen von Gewindedarstellungen in Baugruppenzeichnungen

Gewindedarstellungen in Baugruppenzeichnungen können eingefügt und angezeigt werden.

Diese Verbesserung wurde zuerst in SOLIDWORKS 2024 SP2 integriert, aber zu diesem Zeitpunkt noch nicht vollständig dokumentiert. Wir beziehen sie hier ein, damit Kunden auf die Verbesserung aufmerksam werden.
Vorteile: Sie haben mehr Kontrolle darüber, ob Sie Gewindedarstellungen in Baugruppenzeichnungen einfügen und anzeigen möchten.

Bisher wurden beim Einfügen von Gewindedarstellungen in eine Baugruppe die Gewindedarstellungen in Zeichnungen nicht automatisch angezeigt. Sie mussten auf Einfügen > Modellelemente > Gewindedarstellung klicken, um die Gewindedarstellungen anzuzeigen.

Einfügen von Gewindedarstellungen in Baugruppenzeichnungen:
  1. Klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Detaillierung.
  2. Wählen Sie unter Bei Ansichtserstellung automatisch einfügen die Option Gewindedarstellungen - Baugruppe (kann die Leistung beeinträchtigen) aus und klicken Sie auf OK.
Importieren von Gewindedarstellungen in Baugruppenzeichnungen:
  1. Wählen Sie im PropertyManager Zeichenansicht unter Import-Optionen die Option Beschriftungen importieren und Gewindedarstellungen.
  2. Klicken Sie auf .
