Einfügen von Familientabellen in Zeichnungen (2025 SP1)

Sie können den Befehl Familientabelle verwenden, um Konfigurationsdaten in Zeichnungen einzufügen.

Sie können die Tabellenparameter unter Extras > Optionen > Dokumenteigenschaften > Tabellen > Familie angeben. Sie können den Speicherort der Familientabellenvorlage unter Extras > Optionen > Systemoptionen > Dateipositionen > Ordner anzeigen für > Familientabellenvorlagen angeben.

Wenn Sie auf eine Familientabellenzelle doppelklicken, um sie zu bearbeiten, werden Sie von der Software aufgefordert, die Verknüpfung beizubehalten und das externe Modell die Änderungen übernehmen zu lassen oder die Verknüpfung zu unterbrechen, um den Wert außer Kraft zu setzen. Sie können die unterbrochene Verknüpfung wiederherstellen, indem Sie die Zelle löschen.

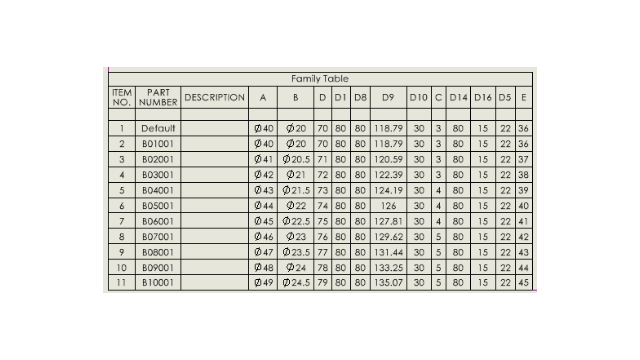

Vorteile: Sie können Konfigurationsdaten schnell und ohne Umwege in Zeichnungen einfügen. Familientabellen zeigen Variationen in Teil- und Baugruppenkonfigurationen oder benutzerdefinierte Eigenschaften in einer Tabelle in SOLIDWORKS Zeichnungen an.

Einfügen von Familientabellen in Zeichnungen:

1. Klicken Sie in einer SOLIDWORKS Zeichnung auf Einfügen > Tabelle > Familientabelle .
2. Nehmen Sie im PropertyManager folgende Einstellungen vor:
   1. Wählen Sie die Datei aus, aus der die Familientabelle erstellt werden soll, und klicken Sie auf Weiter .
   2. Geben Sie Optionen zur Definition der Familientabelle an.
   3. Klicken Sie auf .
3. Klicken Sie auf die Zeichnung, um die Tabelle zu platzieren.

   Geben Sie im Spaltenmenü der Bemaßung oder im Dialogfeld für Familientabellen Bemaßungsname als Spaltennamen an. Der Name ist spezifisch für die Zeichnung. Änderungen am Spaltennamen gelten für alle Familientabellen in der Zeichnung, die auf dieselbe steuernde Bemaßung verweisen.

4. Optional: Wenn Sie auf Einfügen > Modellelemente klicken und Elemente in die Zeichnung einfügen, wird die Benachrichtigung Familientabellen-Bemaßungsname angezeigt. Klicken Sie auf Bemaßungsanzeige einrichten, um die eingefügten Elemente unter Verwendung des Bemaßungsnamens aus der Familientabelle anzuzeigen.



   Um die Anzeige eingefügter Elemente in der Zeichnung zu wechseln, können Sie auch die Elemente auswählen, um den PropertyManager Bemaßung zu öffnen. Wählen Sie auf der Registerkarte Wert unter Familientabellen-Bemaßungsname die Option Als Name in Familientabelle anzeigen aus, um die Elemente mit den Namen aus der Tabelle anzuzeigen. Deaktivieren Sie die Option, um die Elemente mit ihren Werten anzuzeigen.
