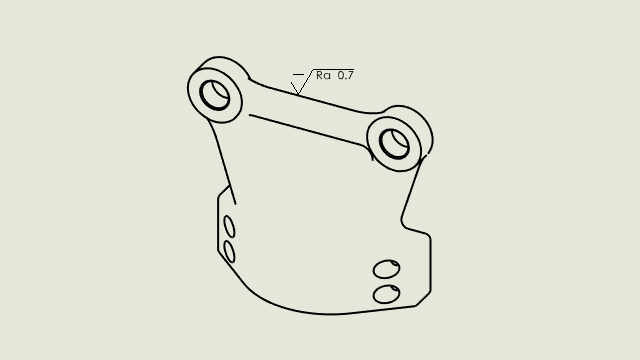

Erstellen von Symbolen zur Oberflächenbeschaffenheit in Übereinstimmung mit ISO 21920 (2025 SP1)

Sie können Symbole für die Oberflächenbeschaffenheit einfügen, die den neuesten ISO-Normen entsprechen, einschließlich ISO 21920-1, ISO 1302:202 und ISO 1302:1992.

Sie können folgende Symbole verwenden.
21920-1
1302 (2002)
1302 (1992)
So erstellen Sie Symbole für die Oberflächenbeschaffenheit gemäß ISO 21920:
  1. Klicken Sie in einer Zeichnung auf Extras > Optionen > Dokumenteigenschaften > Beschriftungen > Oberflächenbeschaffenheiten.
  2. Wählen Sie im Dialogfeld unter Oberflächensymbolstandard einen Standard aus und klicken Sie auf OK.
