Festlegen einer Z-Nach-oben-Vorlage

Wenn Sie ein Teil oder eine Baugruppe erstellen, können Sie eine Vorlage für die Z-Nach-oben-Ausrichtung auswählen.

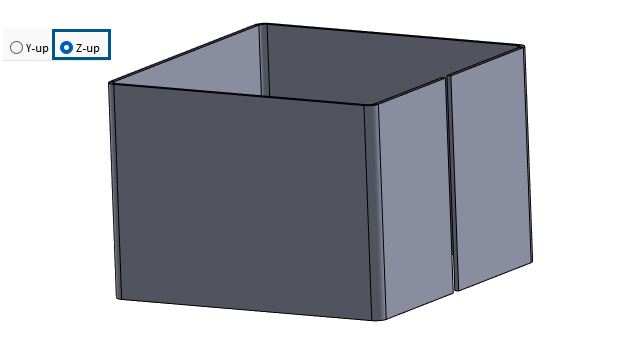

Wenn Sie ein Teil erstellen, können Sie „Y-Nach-oben“ oder „Z-Nach-oben“ auswählen und auf der Vorlage weiter aufbauen. In früheren Versionen hatte SOLIDWORKS nur die standardmäßige Y-Nach-oben-Ausrichtung.
Die Einstellungen für die Y-Nach-oben- und Z-Nach-oben-Ausrichtungen sind nur für die Standardvorlagen verfügbar, die von SOLIDWORKS erstellt werden.

Sie können eine SOLIDWORKS Z-Nach-oben-Standardvorlage angeben, wenn Sie ein neues SOLIDWORKS Dokument erstellen.

Nach einer neuen Installation können Sie die Standardausrichtung im Dialogfeld Einheiten und Bemaßungsnorm festlegen.

So geben Sie beim Erstellen eines neuen SOLIDWORKS Dokuments eine Z-Nach-oben-Vorlage an:
  1. Klicken Sie auf Neu (Standard-Symbolleiste) oder wählen Sie Datei > Neu aus.

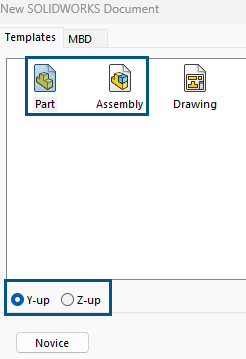

  2. Im Dialogfeld:
    1. Wählen Sie einen Dokumenttyp aus, z. B. ein Teil oder eine Baugruppe.
    2. Geben Sie eine Option an:
      • Y-Nach-oben. Die Y-Achse zeigt nach oben.
      • Z-Nach-oben. Die Z-Achse zeigt nach oben.
    3. Klicken Sie auf OK.
So legen Sie eine Z-Nach-oben-Vorlage im Dialogfeld „Einheiten und Bemaßungsnorm“ fest:
  1. Rufen Sie das Dialogfeld Einheiten und Bemaßungsnorm auf:
    1. Klicken Sie in der unteren rechten Ecke des Grafikfensters in der Taskleiste auf IPS.
    2. Geben Sie Einheiten an:
      • MKS (Meter, Kilogramm, Sekunde)
      • ZGS (Zentimeter, Gramm, Sekunde)
      • MMG (Millimeter, Gramm, Sekunde)
      • ZPS (Zoll, Pfund, Sekunde)
    3. Klicken Sie auf Dokumenteinheiten bearbeiten...
  2. Legen Sie im Dialogfeld Einheiten und Bemaßungsnorm unter Ausrichtung eine Option fest:
    • Y-Nach-oben. Die Y-Achse zeigt nach oben.
    • Z-Nach-oben. Die Z-Achse zeigt nach oben.
  3. Klicken Sie auf OK.
