Erstellen von Längenbemaßungen in Features mit Auszugsschräge

Sie können nun Längenbemaßungen in Features mit Auszugsschräge erstellen.

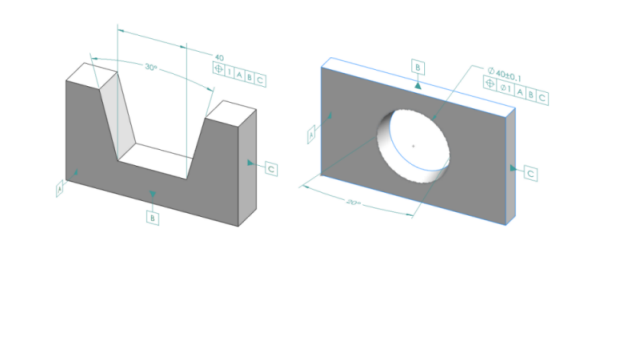

Sie können das DimXpert Werkzeug Größenbemaßung verwenden, um Bemaßungen für Features mit Formschräge zu erstellen, z. B. Keile und Kegel. Die Bemaßung ist in der Regel eine Abstandsbemaßung mit Toleranzen. Die Bemaßung kann zwischen zwei Kanten von Formschrägenenden oder runden Kanten eines Zylinders liegen.

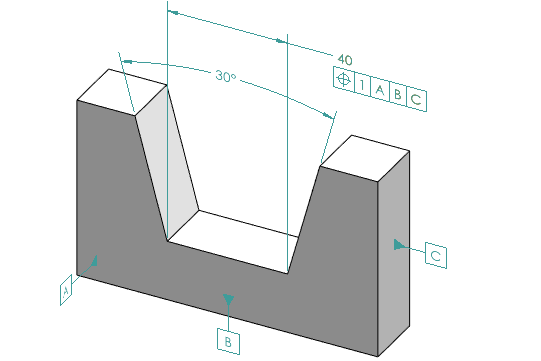

Erstellen von Längenbemaßungen in Keilen

So erstellen Sie Längenbemaßungen in Keilen:
  1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  2. Klicken Sie auf die Teilfläche einer der Seitenebenen.
  3. Klicken Sie in der Feature-Auswahl auf Breite-/Keil-Feature erstellen .
  4. Klicken Sie auf die Teilfläche der zweiten Seite.
  5. Klicken Sie auf die Teilfläche der Endebene, die die beiden Seiten schneidet, und dann auf .
  6. Positionieren Sie die Winkelbemaßung.
  7. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  8. Klicken Sie auf die Endebene.
  9. Klicken Sie in den Grafikbereich, um die Breitenbemaßung zu platzieren.
  10. Wenden Sie eine Form- und Lagetoleranz auf die Breitenbemaßung an, um die Positionsbeschreibung zu erstellen.

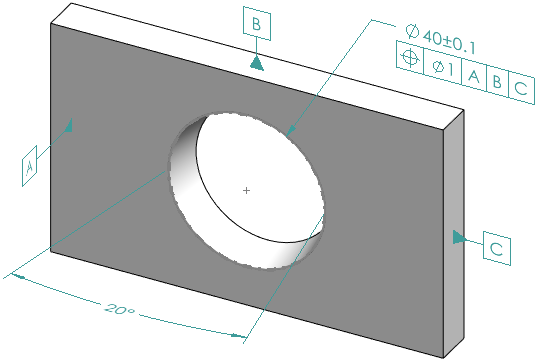

Erstellen von Längenbemaßungen in Kegeln

So erstellen Sie Längenbemaßungen in Kegeln:
  1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  2. Klicken Sie auf die konische Fläche, um das Kegel-Feature zu erstellen.
  3. Positionieren Sie die Winkelbemaßung.
  4. Klicken Sie auf die obere Kante, um das Schnittkreis-Feature und die Durchmesserbemaßung zu erstellen.

    Siehe SOLIDWORKS Hilfe: DimXpert Features.

  5. Wenden Sie eine Form- und Lagetoleranz auf das Schnittkreis-Feature an, um die Positionsbeschreibung zu erstellen.
