Erzeugen von Quadraten mit Rechteck-Werkzeugen (2025 SP2)

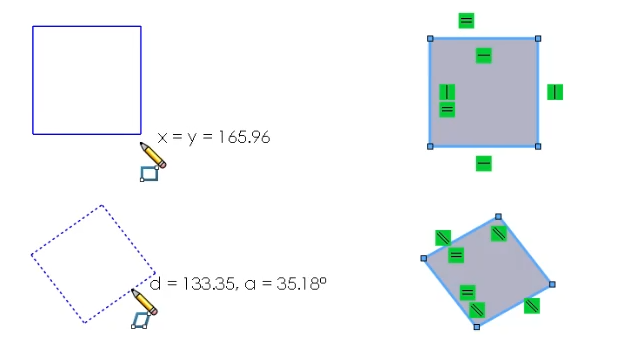

Mit Rechteck-Werkzeugen können Sie Quadrate erzeugen, wenn Sie beim Skizzieren die Umschalttaste drücken.

So erzeugen Sie Quadrate mit Rechteck-Werkzeugen:
  1. Öffnen Sie ein Teil oder eine Baugruppe.
  2. Wählen Sie im FeatureManager eine Ebene aus.
  3. Klicken Sie auf Skizze (Skizzieren-Symbolleiste).
  4. Erzeugen Sie ein Ecken-Rechteck:
    1. Klicken Sie im CommandManager auf der Registerkarte „Skizzieren“ auf Ecken-Rechteck .
    2. Klicken Sie in die Skizze, um die erste Ecke zu platzieren.
    3. Drücken Sie die Umschalttaste und ziehen Sie dann mit der Maus, um ein Quadrat zu erzeugen.

    Die benachbarten Seiten des Quadrats sind gleich lang.

  5. Erzeugen Sie ein Parallelogramm:
    1. Klicken Sie auf Parallelogramm .
    2. Klicken, um die erste Ecke zu definieren
    3. Drücken Sie die Umschalttaste und ziehen, drehen und klicken Sie, um die Länge und den Winkel der ersten Kante festzulegen.
    4. Halten Sie die Umschalttaste gedrückt und ziehen und klicken Sie, um den Winkel der anderen drei Kanten anzugeben.
  6. Erstellen Sie ein 3-Punkt-Ecken-Rechteck und geben Sie einen Wert ein:
    1. Klicken Sie auf Optionen > Systemoptionen > Skizze und aktivieren Sie Numerische Eingabe auf Bildschirm bei Elementerstellung aktivieren.
    2. Klicken Sie in der Skizze auf 3-Punkt-Ecken-Rechteck .
    3. Klicken Sie, um die erste Ecke zu platzieren, und ziehen Sie dann den Cursor.
    4. Geben Sie einen Wert für die Größe des Quadrats ein und drücken Sie die Eingabetaste.
    5. Drücken Sie die Umschalttaste, ziehen Sie den Cursor und klicken Sie, um das Quadrat zu erzeugen.
