Sezionamento di solidi
|

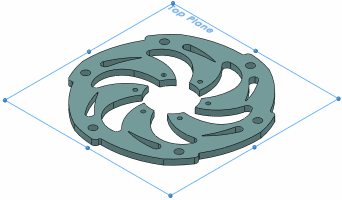

È possibile creare corpi nel 2D dividendo i solidi con un piano di sezione. Per un esempio di sollecitazione piana di un disco illustrato di seguito, utilizzare il piano superiore per estrarre il modello 2D dalla geometria 3D.
| Modello 3D |
Sezione 2D |
|
|
Per l'esempio assialsimmetrico di una connessione bullone-dado, selezionare un piano che sezioni il solido e l'asse di rivoluzione.
La testa del bullone e la ripetizione ad elica delle filettature non sono modellate.
| Modello 3D |
Sezione 2D |
|
|
|
|
Uso di superfici piane o schizzi
|
Si possono creare corpi di superficie o schizzi sul piano di sezione per generare le sezioni 2D. L'esempio mostra un test di piegatura a tre punti su una piastra soggetta a deformazione piano con i corpi di superficie creati sul piano di sezione.
|
