Diametro nominale
|
Per condotti, tubature, condotti elettrici e giunzioni circolari definite dall'utente: il diametro nominale della porta. Questa quota corrisponde alla quota DiametroNominale@FiltraSchizzo in parti di condotti o tubi. Se la giunzione ha solo una configurazione, si può: - Immettere i valori.
- Fare clic su Seleziona condotto (o Seleziona tubo), quindi navigare a un condotto o tubo e selezionare una configurazione per usarne il diametro nominale.
Se la giunzione ha più configurazioni, specificare i diametri in una tabella dati usando l'intestazione di colonna Diametro@CPunto<n>.
Per i connettori elettrici: Utilizzare il diametro nominale per calcolare una dimensione approssimativa del percorso del cavo o del filo. Dopo aver aggiunto i cavi o i fili al percorso, è possibile regolare la dimensione.
|
|
Altezza |
Imposta l'altezza e la larghezza per condotti elettrici, guide passacavo e percorsi rettangolari definiti dall'utente. |
|
Larghezza |
| |
Seleziona da parte |
|
Configurazione di base
|
Selezionare una configurazione per dimensionare il componente che corrisponde alla giunzione.
|
|
Spessore pareti
|
Imposta i valori standard di diametro o altezza e larghezza per la parte.
|
|
| |
Allineamento |
|
Alterna posizione perno1
|
Sola lettura.) Basato sulla configurazione.
|
|
| |
Lunghezza tubo iniziale
|
Specifica la lunghezza tubo iniziale di default da estendere dal connettore o giunzione quando lo si inserisce nei percorsi. Impostando il valore su 0, il software utilizza una lunghezza del tubo iniziale di 1,5 volte il diametro del percorso. La lunghezza tubo iniziale può essere impostata nelle tabelle dati usando il parametro LunghezzaTronco@PuntoC<n>. Per i cavi a nastro e flessibili, lasciare la lunghezza del tubo iniziale a 0 oppure impostarla su un valore maggiore della metà della larghezza del cavo per garantire che le piegature vicino il connettore possano essere create in modo appropriato. |
| |
Lunghezza minima lineare
|
(Solo per tubature) Digitare la lunghezza minima della tubatura lineare necessaria all'inizio e alla fine di un percorso. Si può impostare la lunghezza lineare minima nelle tabelle dati usando il parametro LunghLinMinima@PuntoC<n>. |
| |
Regolazione della lunghezza finale
|

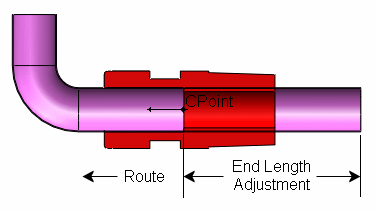

(Solo per tubature) Specifica un valore da aggiungere alla lunghezza del taglio del tubo. Si può impostare la regolazione della lunghezza finale nelle tabelle dati usando il parametro EndLengthAdjustment@CPoint<n>. Nell'esempio di seguito, un adattamento della lunghezza finale fornisce materiale extra del tubo per dare l'opportunità al fabbricatore di afferrarlo durante l'operazione di piegatura. Dopo la piegatura, il software taglia il tubo nel punto di connessione, in modo da poter aggiungere la giunzione alla fine del percorso.
|
| |
Nome campo di specifica |
(Solo per tubi e tubature) Consente di filtrare le scelte dei componenti di accoppiamento con le specifiche corrispondenti. Un campo optional nella tabella dati per le parti con multiple configurazioni. |
| |
Valore della specifica |
(Solo per tubi e tubature) Se la giunzione ha una sola configurazione, immettere il valore associato al Nome campo specifica. Se la giunzione ha più configurazioni, specificare i valori in una tabella dati usando l'intestazione di colonna Specificazione@CPunto<n>. |
| |
ID porta |
(Solo per tubi e tubature) Specifica le porte di instradamento dell'equipaggiamento usate quando si definisce un assieme di instradamento da un file P&ID. Le porte di instradamento dell'equipaggiamento determinano le connessioni di instradamento. Senza l'ID della porta, SOLIDWORKS Routing connette l'equipaggiamento dalla porta con il diametro corrispondente più vicino. |
| |
Lunghezza filo interno addizionale
|
(Solo per uso elettrico) Specifica un valore da aggiungere alla lunghezza del taglio del cavo per consentire il distacco posteriore, la terminazione, ecc. Si può anche aggiungere alla lunghezza del taglio del cavo impostando una percentuale slack nelle Opzioni di instradamento. Il software aumenta la lunghezza di taglio del cavo in base alla percentuale slack per considerare eventuali avvallamenti, deformazioni e così via, che possono avvenire nelle installazioni.
|
| |
Id pin 2D Schematic
|
(Solo per l'impianto elettrico) Questo campo è disponibile solo per i PuntiC esistenti. Imposta i numeri di perno del connettore. Se il connettore è a più perni e ha più PuntiC per ogni numero di perno, questa opzione imposta il corrispondente numero di perni. Se il connettore è a più perni, ma ha solo un PuntoC, questa opzione imposta tutti i numeri dei perni separati da una virgola (,), ad esempio 1,2,3,4.
|
|
(Solo per i cavi a nastro e flessibili) Consente di impostare la larghezza del cavo.
|
|
|
(Solo per i cavi a nastro e flessibili) Consente di impostare lo spessore del cavo.
|
|
Seleziona cavo
|
(Solo per i cavi a nastro e flessibili) Consente di impostare i valori di larghezza e spessore scegliendo un cavo a nastro dalla Libreria cavi/fili.
|
|
Allineamento
|
(Solo per cavi a nastro e flessibili) Specifica un bordo con il quale allineare la larghezza del cavo.
|
|
Alterna posizione perno1
|
(Solo per i cavi a nastro) Passa il lato designato come Perno1 nel modo illustrato nell'anteprima. Nell'assieme del cavo, il software indica la posizione Perno1 con una striscia rossa lungo il cavo.
|
|
Capovolgi direzione allineamento
|
Passa la direzione normale per cavi flessibili, condotti rettangolari o guide passacavo.
|
|
