Un'etichetta P&ID è una stringa che rappresenta i valori di sottoetichetta, come le dimensioni o l'area, per i condotti, per l'equipaggiamento o per altre giunzioni. È possibile usare la Gestione schema etichette per definire gli schemi di etichette per i condotti, l'equipaggiamento o altre giunzioni per specificare la sequenza in cui appaiono le sottoetichette all'interno di un'etichetta. Questa funzionalità non è disponibile in SOLIDWORKS Connected.
Le sottoetichette incluse in uno schema sono utilizzate per interpretare i valori di etichetta definiti in un file P&ID. Lo schema dell'etichetta definisce l'ordine in cui appaiono le sottoetichette nell'etichetta stessa, in modo che ogni attributo possa essere interpretato correttamente.
Gli schemi di etichette sono utilizzati unicamente negli assiemi di Routing creati sulla base di dati P&ID.
In Gestione schema etichette, specificare un'etichetta di esempio e definire ogni sottoetichetta che deve contenere.
Questa etichetta di esempio ha otto sottoetichette delimitate dai trattini:
HWR-L-A1-3-4”-001-P-C1-200

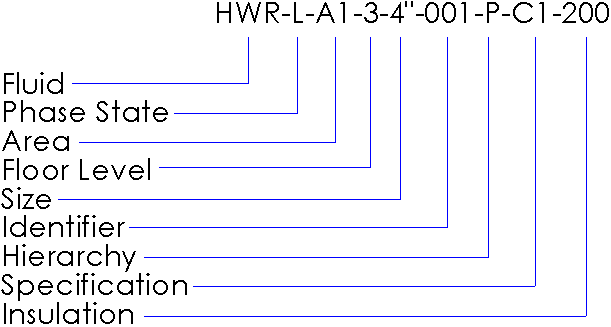

L'etichetta può essere interpretata dalla sequenza di sottoetichette seguente:
