È possibile inserire annotazioni relative alle pendenze dei condotti nei disegni dei condotti aggiungendo alla distinta materiali Pendenza come proprietà personalizzata.
Per annotare le pendenze nei disegni:
- Dal disegno del condotto, fare clic con il pulsante destro del mouse su Distinta materiali e scegliere .
- Nella finestra di dialogo Tipo di colonna selezionare Pendenza per Nome proprietà.
Una colonna per Pendenza verrà aggiunta alla Distinta materiali. I segmenti di condotto che contengono pendenze vengono visualizzati nella distinta materiali.
Se si sta utilizzando un modello di distinta materiali personalizzato, è necessario aggiungere Pendenza come una proprietà personalizzata. Vedere la Guida di SOLIDWORKS: Distinta materiali - Proprietà personalizzate
- Fare clic con il pulsante destro del mouse sulla linea di mezzeria del tubo pendente e selezionare .
- Fare clic con il pulsante destro del mouse su Pendenza di condotto e scegliere una delle annotazioni per l'angolo di pendenza seguenti:
-
Su...
-
Giù...
-
Invertita in giù...
-
Invertita in su...

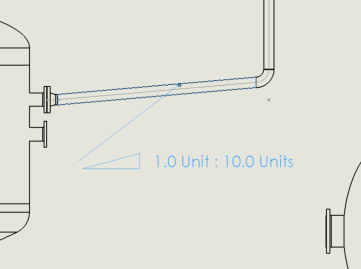

Nel disegno del condotto sono visualizzate le annotazioni relative alla pendenza e l'elenco delle pendenze viene incluso nella distinta materiali.
