Commenti

È possibile aggiungere commenti testuali agli elementi dell'albero di disegno FeatureManager (assiemi, componenti, funzioni e schizzi) sotto forma di note Post-it®. È possibile applicare stili di carattere al testo, specificare un colore di sfondo, aggiungere un indicatore di data e ora e inserire un'immagine o una schermata. È possibile fare clic su Mostra all'apertura per aprire automaticamente il commento nella finestra di dialogo Visualizza tutti i commenti la volta successiva che si apre il file.

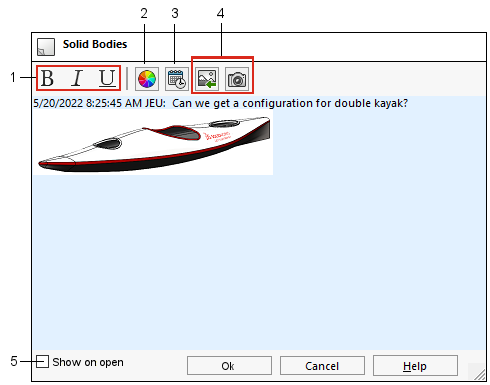

1 Stili di carattere grassetto, corsivo, sottolineato 4 Inserire immagine o schermata
2 Colore di sfondo 5 Appare il commento nella finestra di dialogo Visualizza tutti i commenti all'apertura
3 Aggiungi timbro ora

All'aggiunta del primo commento a un documento viene creata la cartella Commenti nell'albero di disegno FeatureManager. I commenti vengono visualizzati nelle descrizioni dei comandi, sia nella cartella Commenti sia per l'elemento specifico nell'albero di disegno FeatureManager.

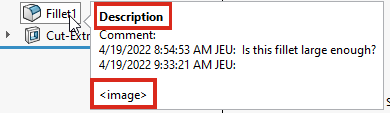

Le descrizioni comandi dei commenti mostrano il testo <image> per indicare che il commento completo contiene un'immagine. Il nome della descrizione comandi corrisponde al nome della sezione Colori di sfondo commenti nella finestra di dialogo Visualizzazione modello.

Aggiunta di commenti

È possibile aggiungere commenti agli elementi nell'albero di disegno FeatureManager e agli elementi nella scheda ConfigurationsManager . È possibile applicare stili di carattere al testo, specificare un colore di sfondo, aggiungere un indicatore di data e ora e inserire un'immagine o una schermata.

È possibile aggiungere solo un commento per elemento. È possibile aggiungere più voci a un commento.

Per aggiungere i commenti:

  1. Fare clic con il pulsante destro del mouse su un elemento nell'albero di disegno FeatureManager o nell'area grafica e fare clic su Commento > Aggiungi commento .
  2. Nella finestra di dialogo Commento, inserire il testo.
  3. Opzionale: È possibile eseguire queste azioni facoltative:
    1. Aggiungere il grassetto , il corsivo e la sottolineatura al testo.
    2. Fare clic su Colore sfondo per scegliere colori di sfondo diversi. Fare clic su Opzioni nella scheda Colori sfondo per aprire la finestra di dialogo Strumenti > Opzioni > Proprietà del documento > Visualizzazione modello in cui è possibile specificare i Colori di sfondo commenti. È possibile personalizzare i nomi o ripristinare tutti i nomi ai valori predefiniti. Non è possibile personalizzare i colori.

    3. Fare clic su Aggiungi timbro ora per aggiungere la data e l'ora.
      Per aggiungere automaticamente un timbro ora ai commenti, fare clic su Strumenti > Opzioni > Opzioni del sistema > FeatureManager. Sotto Commenti, selezionare Aggiungi automaticamente timbro ora a commenti.
    4. Fare clic su Inserisci immagine o Inserisci schermata per aggiungerli al commento.
    5. Fare clic su Mostra all'apertura per aprire automaticamente il commento nella finestra di dialogo Visualizza tutti i commenti la volta successiva che si apre il file.
  4. Fare clic su OK.

Aggiunta di commenti autonomi

È possibile aggiungere commenti autonomi non collegati a una funzione o a un nodo nell'albero di disegno FeatureManager.

Per aggiungere dei commenti autonomi:

  1. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sul nodo superiore e fare clic su Commento > Aggiungi commento.
  2. Nella finestra di dialogo Commento, inserire il commento e fare clic su OK.
    Il commento autonomo viene aggiunto nella cartella Commenti nell'albero di disegno FeatureManager.
    Se la cartella Commenti esiste già, è possibile fare clic con il pulsante destro del mouse su di essa e fare clic su Aggiungi commento per aggiungere commenti autonomi.

Commenti nell'albero di disegno FeatureManager

È possibile aggiungere commenti ai seguenti nodi nell'albero di disegno FeatureManager:

  • Viste annotazione
  • Blocco
  • Cartelle
  • Accoppiamenti (tutti i tipi)
  • Cartella accoppiamenti o gruppo accoppiamenti
  • Riferimenti di accoppiamento
  • Materiale
  • Riscontri selezione
  • Sensori
  • Nodi lamiera
  • Cartella corpi solidi
  • Cartella corpi di superficie
È possibile aggiungere commenti nella scheda ConfigurationManager. I commenti vengono visualizzati nella cartella Commento configurazioni .

Attivazione degli indicatori dei commenti

È possibile attivare gli indicatori di commento nell'albero di disegno FeatureManager per individuare più facilmente i commenti.

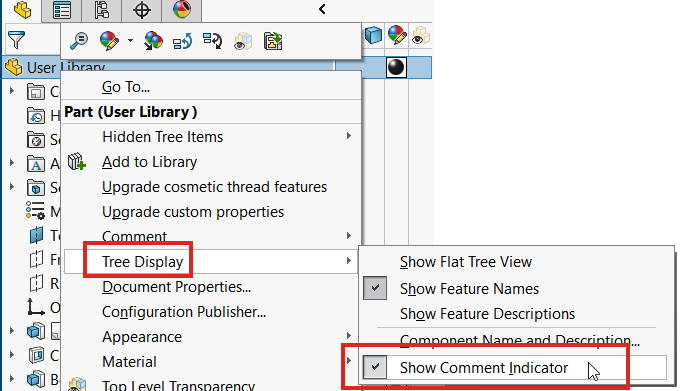

Per attivare gli indicatori di commento:

  1. Nell'albero di disegno FeatureManager fare clic con il pulsante destro del mouse sul nodo superiore.
  2. Fare clic su Visualizzazione albero > Mostra l'indicatore del commento.
    Gli indicatori visivi vengono visualizzati nell'albero di disegno FeatureManager per indicare se esiste un commento.


    Il cerchio colorato corrisponde al colore del commento.

Modifica dei commenti

Per modificare i commenti:

  1. Fare clic con il pulsante destro del mouse su un elemento nell'albero di disegno FeatureManager con un commento o un commento nella cartella Commenti e fare clic su Commento > Modifica commento .

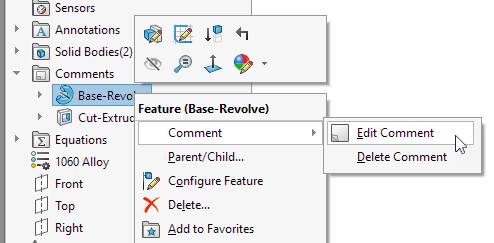

    Quando si fa clic con il pulsante destro del mouse su un commento, vengono visualizzati una barra degli strumenti di contesto e un menu di scelta rapida che consentono di modificare direttamente le funzioni quando si leggono i commenti.

  2. Modificare il commento, quindi fare clic su OK.

Eliminazione dei commenti

Per eliminare un commento:

Fare clic con il pulsante destro del mouse su un elemento con commento nell'albero di disegno FeatureManager e selezionare Commento > Cancella commento, quindi fare clic su Sì per confermare.

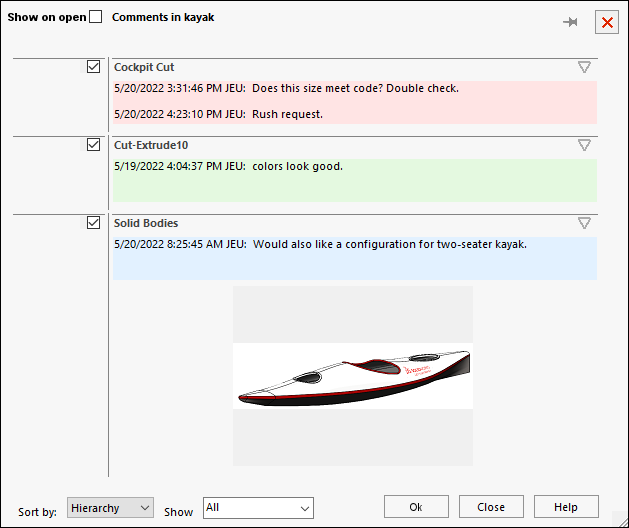

Visualizzazione di tutti i commenti

È possibile visualizzare tutti i commenti in un modello nella finestra di dialogo Commenti.

Per visualizzare tutti i commenti:

  1. Fare clic con il pulsante destro del mouse sulla cartella Commenti nell'albero di disegno FeatureManager e selezionare Visualizza tutti i commenti.
    Viene visualizzata la finestra di dialogo Commenti in model_name.

  2. Opzionale: È possibile:
    1. Nella colonna Mostra all'apertura, fare clic sulle caselle di controllo per aprire automaticamente un commento alla successiva apertura del file.
    2. Nel menu Ordina per, ordinare i commenti per Gerarchia, Nome o Data.
    3. Nel menu Mostra, filtrare i commenti da visualizzare nella finestra di dialogo.

    4. Fare clic su OK.

Visualizzazione e modifica dei commenti nei PropertyManager

È possibile visualizzare e modificare i commenti di una funzione nei PropertyManager.

Per visualizzare e modificare i commenti nei PropertyManager:

  1. Fare clic su Strumenti > Opzioni > Opzioni del sistema > FeatureManager.
  2. Nella finestra di dialogo, in Commenti, selezionare Mostra commenti nel PropertyManager.
  3. Nell'albero di disegno FeatureManager, selezionare una funzione che ha un commento e fare clic su Modifica funzione .
  4. Nel PropertyManager, in Commento, fare clic su Modifica.
    Si apre la finestra di dialogo Commenti.
  5. Modificare il commento e fare clic su OK.
  6. Fare clic su .
