Convenzioni dell'albero di disegno FeatureManager

L'albero di disegno FeatureManager nella parte sinistra della finestra di SOLIDWORKS fornisce una vista introduttiva della parte, dell'assieme o del disegno attivo.

L'albero di disegno FeatureManager usa le seguenti convenzioni:

Viene visualizzato prima dell'icona di un elemento e indica che l'elemento contiene elementi associati. Fare clic su per espandere l'elemento.
Per comprimere contemporaneamente tutti gli elementi espansi, fare clic su Maiusc+C o fare clic con il pulsante destro del mouse sul nome del documento all'inizio dell'albero e fare clic su Comprimi elementi.
Viene visualizzato prima di funzioni, parti e assiemi se una modifica richiede la ricostruzione del modello.
Viene visualizzato dopo il nome di una parte se la parte è stata congelata con la barra di congelamento.
Viene visualizzato durante gli aggiornamenti di una vista disegno.

Schizzi

Gli schizzi sono preceduti da:

(+) Ultradefiniti
(–) sottodefiniti
(?) Lo schizzo non può essere risolto
Nessun prefisso Totalmente definito

Errors and Warnings

Errori e avvisi vengono visualizzati prima di icone di parti, funzioni e schizzi. La finestra di dialogo Che succede? e le descrizioni dei comandi descrivono gli errori e gli avvisi.

Errore nel modello
Errore con la funzione
Avviso sotto il nodo
Avviso con la funzione

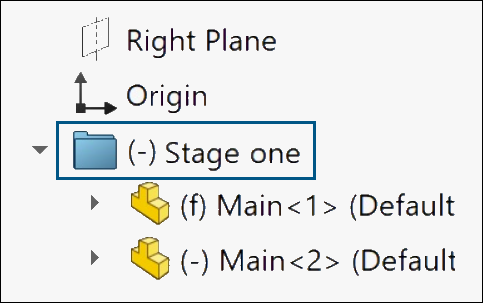

Indicatore di problemi per le cartelle

Accanto al nome della cartella viene visualizzato un prefisso (-) per indicare se la cartella contiene componenti che presentano problemi.

Nelle parti, il prefisso indica che alcune funzioni hanno schizzi sottodefiniti o riferimenti mancanti. Negli assiemi, il prefisso indica che alcuni componenti sono sottovincolati.

Il prefisso viene visualizzato anche se le sottocartelle contengono funzioni o componenti che presentano questi problemi.

Assieme

In un assieme, ogni istanza del componente è seguita da un numero in parentesi ad angolo <n> che aumenta a ogni istanza successiva.

Le posizioni dei componenti di assieme sono indicate da:

(+) Ultradefiniti
(–) sottodefiniti
(?) Non risolta
(f) Fisso (bloccato in posizione)

Gli accoppiamenti di assieme sono preceduti da:

(+) Coinvolti nella ultradefinizione della posizione dei componenti nell'assieme
(?) Non risolta

I prefissi vengono visualizzati nel nome di una cartella quando la cartella contiene componenti ultradefiniti, componenti sottodefiniti e solo componenti fissi.

(+) Contiene almeno un componente ultradefinito.
(–) Contiene almeno un componente sottodefinito.
(f) Contiene solo componenti fissi.

Se una cartella contiene un componente non fisso, il prefisso fisso non viene visualizzato nel nome della cartella.

Riferimenti esterni

I seguenti simboli compaiono dopo il nome della parte o della funzione per indicare lo stato dei riferimenti esterni:

–> Riferimento esterno
-> * Riferimento esterno bloccato
-> x Riferimento esterno interrotto
Per nascondere il simbolo x, fare clic su Strumenti > Opzioni > Opzioni del sistema > Riferimenti esterni e deselezionare Mostra "x" nell'albero funzioni per i riferimenti esterni interrotti.
-> ? Riferimento esterno fuori contesto
{->} La funzione contiene uno schizzo con riferimenti esterni
->{->} La funzione comprende un riferimento esterno e uno schizzo con un riferimento esterno
{-> *x?} La funzione contiene gli schizzi con riferimenti esterni in stati multipli

Esempi di simboli di riferimento esterno:

La funzione che contiene uno schizzo con riferimenti esterni. La funzione che comprende un riferimento esterno e contiene uno schizzo con un riferimento esterno. La funzione che contiene gli schizzi con riferimenti esterni in stati multipli.
