Per le saldature e i sistemi struttura, è possibile selezionare la dimensione del profilo dalle tabelle dati e dalle tabelle di configurazione.

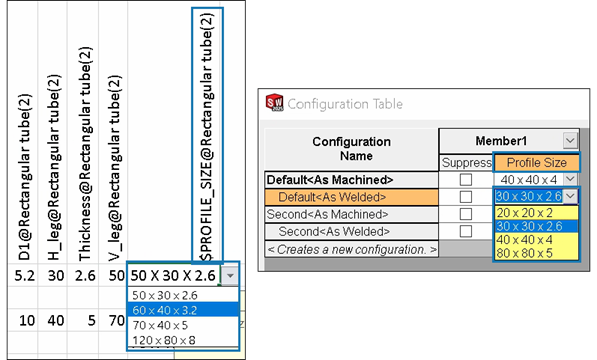

Per i profili configurati, la tabella dati e la tabella di configurazione visualizzano la colonna Dimensione profilo, in cui è possibile selezionare una dimensione del profilo per le configurazioni dall'elenco.
Per controllare le dimensioni del profilo nelle tabelle dati, l'intestazione della colonna utilizza la seguente sintassi:
- Saldature: $PROFILE_SIZE@feature_name
- Sistemi struttura: $PROFILE_SIZE@member_name
Per specificare le dimensioni del profilo per le configurazioni in una tabella dati:
- Aprire una parte con configurazioni multiple.
-
Fare clic su Tabella dati Excel
(barra degli strumenti Strumenti) o su .Viene visualizzata la colonna $PROFILE_SIZE in cui è possibile specificare la dimensione del profilo per le configurazioni.
Per specificare la dimensione del profilo per le configurazioni di una tabella di configurazione:
- In una parte con configurazioni multiple, fare clic sulla scheda ConfigurationManager
.
- Espandere Tabelle
.
- Fare clic con il pulsante destro del mouse su Tabella di configurazione
e fare clic su Mostra tabella.Viene visualizzata la colonna Dimensione profilo, in cui è possibile specificare la dimensione del profilo per le configurazioni.
- Opzionale: Per aggiungere una caratteristica di saldatura alla tabella di configurazione, fare clic con il pulsante destro del mouse sulla funzione e scegliere Configura funzione.
È quindi possibile selezionare Dimensione profilo dall'elenco per aggiungere la colonna alla tabella di configurazione e specificare la dimensione del profilo.
