La funzione Linguetta e asola crea delle linguette su un corpo e delle asole (fori) su un altro corpo per l'incastro dei due corpi. È possibile specificare l'aspetto delle linguette e delle asole e il modo in cui sono distribuite lungo le entità selezionate.
Le linguette e le asole facilitano la saldatura tra loro delle parti e riducono al minimo la necessità di realizzare fissaggi complessi, in quanto è possibile incastrare più parti in lamiera. Questa funzione è disponibile per tutte le parti, non solo le parti in lamiera. È possibile utilizzarla su corpi singoli, corpi multipli e parti nel contesto di un assieme.
Dopo aver selezionato il bordo della linguetta in una parte in lamiera, SOLIDWORKS® seleziona automaticamente una faccia dell'asola normale al bordo per semplificare il processo. Per le parti non in lamiera, è necessario selezionare una faccia corrispondente per le asole. I bordi devono essere lineari, le facce possono essere piane o cilindriche, ma i bordi e le facce non è necessario che si tocchino. Se le facce sono cilindriche, può esserci un solo corpo. Non sono supportati corpi multipli.
Se si hanno regioni non intersecanti di due corpi, la funzione Linguetta e asola si applica solo alle regioni intersecanti.
 |
 |

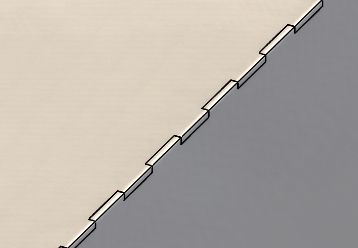

| Funzione Linguetta e asola |
Immagine ingrandita |
