Appiattimento delle piegature di lamiera

Le piegature in una lamiera possono essere appiattite nei modi seguenti:

  • Per appiattire tutta la parte, se è presente la funzione Ripetizione piatta1, riattivare Ripetizione piatta1o fare clic su Appiattito Tool_Flatten_Sheet_Metal.gif nella barra degli strumenti Lamiera.
    Le linee di piegatura vengono visualizzate di default quando si riattiva Ripetizione piatta1. Per nascondere le linee di piegatura, espandere Ripetizione piatta1, fare clic con il pulsante destro del mouse su Linee di piegatura e selezionare Nascondi.
    quando si appiattisce la parte intera in questo modo, vengono applicati trattamenti di spigolo per creare una parte di lamiera piatta e nuova.
  • Per appiattire tutta la parte, se è presente la funzione Elabora piegature1, disattivare Elabora piegature1o fare clic su Appiattito Tool_Flatten_Sheet_Metal.gif nella barra degli strumenti Lamiera.
  • Per appiattire una o più piegature individuali, aggiungere una funzione Distendi Tool_Unfold_Sheet_Metal.gif.
    Per una prestazione di sistema più veloce, distendere le piegature necessarie per il compito in esecuzione. Per esempio, quando si aggiunge un taglio attraverso una piegatura, distendere solo quella piegatura.

Uso del trattamento degli spigoli

Quando una parte di lamiera viene appiattita riattivando la funzione Ripetizione piatta, i trattamenti di spigolo vengono automaticamente applicati per creare una nuova parte di lamiera appiattita. Le opzioni di trattamento spigolo vengono applicate in modo che la ripetizione piatta sia corretta per la fabbricazione.

I trattamenti degli spigoli si applicano solo allo stato appiattito. Per questo motivo la geometria della ripetizione piatta è diversa dalla geometria distesa. Se si riattiva la Ripetizione piatta nell'albero di disegno FeatureManager, la geometria è diversa rispetto a quando si usa lo strumento Distendi per distendere le piegature di una parte in lamiera.

Modello originale

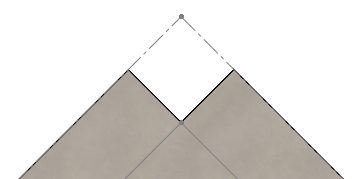

Modello appiattito senza un trattamento di spigolo Modello appiattito con un trattamento di spigolo

Per disattivare i trattamenti di spigolo:

  1. Nell’albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Ripetizione piatta1 e selezionare Modifica funzione.
  2. Nel PropertyManager, disattivare Trattamento dello spigolo.
