Spostamento dei componenti Si possono aggiungere SmartMates durante lo spostamento di un componente. Non è possibile spostare un componente la cui posizione è fissa o totalmente definita. Solo un componente può essere spostato nei limiti consentiti dalle relazioni di accoppiamento. Non è possibile spostare un componente in un sottoassieme quando il sottoassieme è in modalità di modifica. Argomento principaleSpostamento e rotazione dei componenti Rotazione dei componenti Fissare o raggruppare temporaneamente i componenti Rilevamento collisioni Dinamica fisica Video: Esempio di convogliatore in Dinamica fisica Gioco dinamico Finestra di dialogo Conferma spostamento Aggiunta di SmartMates dal PropertyManager Sposta componente Trascinamento di un componente per spostarlo Per spostare i componenti mediante il trascinamento: trascinare un componente nell'area grafica. Il componente si sposta secondo i gradi di mobilità stabiliti. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi. Uso di una terna per spostare un componente Come spostare i componenti con una terna: Selezionare un componente. Trascinare gli elementi della terna: Trascinando un braccio verrà trascinato il componente lungo l'asse del braccio. Il trascinamento di un anello trascina il componente lungo il piano dell'anello. Per immettere coordinate specifiche o distanze, fare clic con il tasto destro sulla sfera centrale e selezionare dalle seguenti opzioni: Opzione Descrizione Mostra traslazione rettangolo XYZ Sposta il componente su coordinate XYZ specifiche. Mostra traslazione delta rettangolo XYZ Sposta il componente secondo coordinate specifiche. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme. Uso del PropertyManager per spostare un componente Come spostare i componenti con il PropertyManager: Fare clic su Sposta componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Sposta . Il PropertyManager Ruota il componente viene visualizzato e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Sposta per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Lungo l'assieme XYZ Selezionare un componente e trascinarlo nelle direzioni X, Y o Z dell'assieme. Il sistema di coordinate appare nell'area grafica per aiutare l'utente ad orientarsi. Per selezionare l'asse lungo il quale si intende trascinare, fare clic vicino all'asse prima del trascinamento. Lungo l'entità Selezionare un'entità, quindi selezionare un componente da trascinare lungo tale entità. Se l'entità è una linea, un bordo o un asse, il componente che si sposta ha un grado di mobilità. Se l'entità è un piano o una faccia planare, il componente che si sposta ha due gradi di mobilità. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta in base a quanto specificato. Posizione XYZ Selezionare un punto di un componente, immettere una coordinata X, Y o Z nel PropertyManager e fare clic su Applica. Il punto del componente si sposta in base alla coordinata specificata. Se non si seleziona un vertice o un punto, l'origine del componente verrà posizionata nella coordinata specificata. È possibile selezionare e spostare un componente o un gruppo di componenti dopo un altro mentre lo strumento Sposta componente è attivo. In Opzioni avanzate, selezionare Questa configurazione per applicare il movimento dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Sposta componente .
Spostamento dei componenti Si possono aggiungere SmartMates durante lo spostamento di un componente. Non è possibile spostare un componente la cui posizione è fissa o totalmente definita. Solo un componente può essere spostato nei limiti consentiti dalle relazioni di accoppiamento. Non è possibile spostare un componente in un sottoassieme quando il sottoassieme è in modalità di modifica. Argomento principaleSpostamento e rotazione dei componenti Rotazione dei componenti Fissare o raggruppare temporaneamente i componenti Rilevamento collisioni Dinamica fisica Video: Esempio di convogliatore in Dinamica fisica Gioco dinamico Finestra di dialogo Conferma spostamento Aggiunta di SmartMates dal PropertyManager Sposta componente Trascinamento di un componente per spostarlo Per spostare i componenti mediante il trascinamento: trascinare un componente nell'area grafica. Il componente si sposta secondo i gradi di mobilità stabiliti. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi. Uso di una terna per spostare un componente Come spostare i componenti con una terna: Selezionare un componente. Trascinare gli elementi della terna: Trascinando un braccio verrà trascinato il componente lungo l'asse del braccio. Il trascinamento di un anello trascina il componente lungo il piano dell'anello. Per immettere coordinate specifiche o distanze, fare clic con il tasto destro sulla sfera centrale e selezionare dalle seguenti opzioni: Opzione Descrizione Mostra traslazione rettangolo XYZ Sposta il componente su coordinate XYZ specifiche. Mostra traslazione delta rettangolo XYZ Sposta il componente secondo coordinate specifiche. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme. Uso del PropertyManager per spostare un componente Come spostare i componenti con il PropertyManager: Fare clic su Sposta componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Sposta . Il PropertyManager Ruota il componente viene visualizzato e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Sposta per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Lungo l'assieme XYZ Selezionare un componente e trascinarlo nelle direzioni X, Y o Z dell'assieme. Il sistema di coordinate appare nell'area grafica per aiutare l'utente ad orientarsi. Per selezionare l'asse lungo il quale si intende trascinare, fare clic vicino all'asse prima del trascinamento. Lungo l'entità Selezionare un'entità, quindi selezionare un componente da trascinare lungo tale entità. Se l'entità è una linea, un bordo o un asse, il componente che si sposta ha un grado di mobilità. Se l'entità è un piano o una faccia planare, il componente che si sposta ha due gradi di mobilità. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta in base a quanto specificato. Posizione XYZ Selezionare un punto di un componente, immettere una coordinata X, Y o Z nel PropertyManager e fare clic su Applica. Il punto del componente si sposta in base alla coordinata specificata. Se non si seleziona un vertice o un punto, l'origine del componente verrà posizionata nella coordinata specificata. È possibile selezionare e spostare un componente o un gruppo di componenti dopo un altro mentre lo strumento Sposta componente è attivo. In Opzioni avanzate, selezionare Questa configurazione per applicare il movimento dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Sposta componente .
Trascinamento di un componente per spostarlo Per spostare i componenti mediante il trascinamento: trascinare un componente nell'area grafica. Il componente si sposta secondo i gradi di mobilità stabiliti. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi.

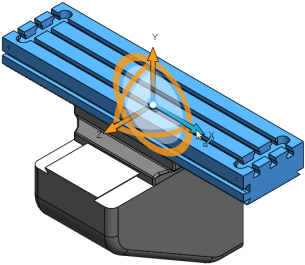

Uso di una terna per spostare un componente Come spostare i componenti con una terna: Selezionare un componente. Trascinare gli elementi della terna: Trascinando un braccio verrà trascinato il componente lungo l'asse del braccio. Il trascinamento di un anello trascina il componente lungo il piano dell'anello. Per immettere coordinate specifiche o distanze, fare clic con il tasto destro sulla sfera centrale e selezionare dalle seguenti opzioni: Opzione Descrizione Mostra traslazione rettangolo XYZ Sposta il componente su coordinate XYZ specifiche. Mostra traslazione delta rettangolo XYZ Sposta il componente secondo coordinate specifiche. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme.
Uso del PropertyManager per spostare un componente Come spostare i componenti con il PropertyManager: Fare clic su Sposta componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Sposta . Il PropertyManager Ruota il componente viene visualizzato e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Sposta per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Lungo l'assieme XYZ Selezionare un componente e trascinarlo nelle direzioni X, Y o Z dell'assieme. Il sistema di coordinate appare nell'area grafica per aiutare l'utente ad orientarsi. Per selezionare l'asse lungo il quale si intende trascinare, fare clic vicino all'asse prima del trascinamento. Lungo l'entità Selezionare un'entità, quindi selezionare un componente da trascinare lungo tale entità. Se l'entità è una linea, un bordo o un asse, il componente che si sposta ha un grado di mobilità. Se l'entità è un piano o una faccia planare, il componente che si sposta ha due gradi di mobilità. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta in base a quanto specificato. Posizione XYZ Selezionare un punto di un componente, immettere una coordinata X, Y o Z nel PropertyManager e fare clic su Applica. Il punto del componente si sposta in base alla coordinata specificata. Se non si seleziona un vertice o un punto, l'origine del componente verrà posizionata nella coordinata specificata. È possibile selezionare e spostare un componente o un gruppo di componenti dopo un altro mentre lo strumento Sposta componente è attivo. In Opzioni avanzate, selezionare Questa configurazione per applicare il movimento dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Sposta componente .
