Uso di una tabella spessore/piegatura per l'assegnazione dei parametri di lamiera

La tabella degli spessori di lamiera può essere usata per assegnare i valori di default per la parte intera.

Tuttavia, i valori di spessore e raggio possono essere esclusi anche se diversi dal valore di default nella tabella spessore/piegatura di lamiera su funzioni specifiche, come le flange del bordo.

Per controllare i valori di spessore e raggio di piegatura:

  1. Aprire una parte di lamiera, fare clic con il pulsante destro del mouse sulla funzione Lamiera e selezionare Modifica funzione fm_edit_feature_button.png.

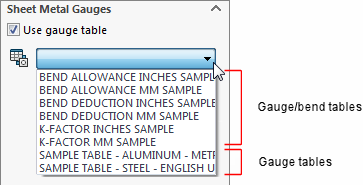

  2. In Spessori lamiera, selezionare la tabella Usa tabella spessore per scegliere una tabella spessore/piegatura di lamiera e richiamare i valori di spessore e raggio per tutte le funzioni a valle.
  3. In Parametri di lamiera, per controllare lo spessore, effettuare una delle seguenti operazioni:
    • Selezionare uno spessore dalla tabella.
    • Selezionare Sovrascrivi spessore per modificare il valore di spessore.
  4. Selezionare Sovrascrivi raggio per modificare il valore del raggio di piegatura.
