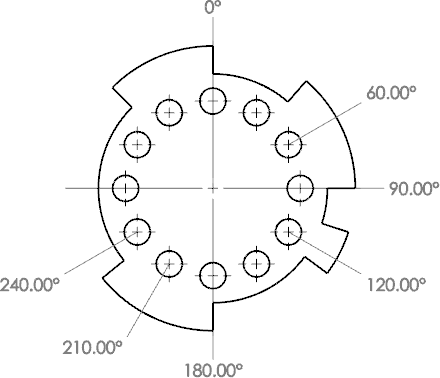

È possibile creare quote incrementali angolari per un arco o un cerchio in un disegno o in uno schizzo.
Per creare quote incrementali angolari:
- Fare clic su Quota incrementale angolare
(barra degli strumenti Quota/Relazioni) o su in una vista di disegno con un arco o un cerchio.

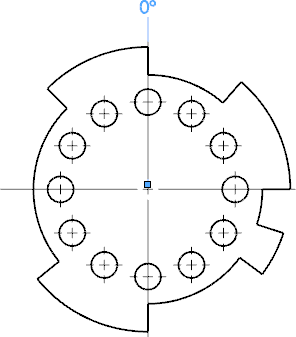

- Nell'area grafica, selezionare la tacca di centratura del
flangia, da cui vengono misurati tutti gli altri elementi, come base (quota a zero gradi) e fare di nuovo clic per posizionare la quota fuori dal modello.
- Selezionare i vertici o le tacche di centratura da quotare. Selezionando ogni elemento, la quota viene posizionata nella vista, allineata con la quota a zero gradi.
- Fare clic su
per uscire dalla modalità di quota incrementale angolare.
