Creazione di simboli di tolleranza di forma

Quando si creano simboli di tolleranza di forma, l'utente lavora direttamente nell'area grafica e l'interfaccia guida l'utente durante la creazione di riquadri di controllo per cella.

Con i menu contestuali specifici per cella e i quadratini di ridimensionamento su schermo, è possibile creare complessi fotogrammi di controllo delle funzioni mantenendo la concentrazione sul fotogramma stesso anziché su una finestra di dialogo separata.

Questo video mostra come utilizzare i quadratini di ridimensionamento e i riquadri di controllo per creare un simbolo di tolleranza di forma.

Per creare i simboli di tolleranza di forma:

  1. Scegliere una delle seguenti opzioni:
    • Per le parti, fare clic su Tolleranza di forma (barra degli strumenti quota MBD) o su Strumenti > Quota MBD > Tolleranza di forma. Vedere DimXpert per la panoramica sulle parti.
    • Per i disegni, fare clic su Tolleranza di forma (barra degli strumenti Annotazione) oppure su Inserisci > Annotazioni > Tolleranza di forma.
  2. Nell'area grafica, fare clic per posizionare il simbolo.

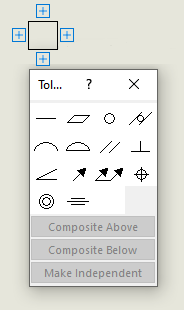

    Viene visualizzato un riquadro di controllo della funzione con i quadratini di ridimensionamento e una finestra di dialogo Tolleranza.

  3. Specificare le opzioni nella finestra di dialogo Tolleranza e nel PropertyManager Tolleranza di forma.
  4. Fare clic su un quadratino di ridimensionamento intorno al riquadro di controllo della funzione per aggiungere altri contenuti.
    A seconda della posizione del quadratino di ridimensionamento, sono disponibili altre opzioni, quali:
    • Riferimento. Aggiunge i nomi dei riferimenti e i simboli di condizione del materiale per i riferimenti primari, secondari e terziari.

    • Indicatore. Consente di aggiungere un bordo, una tolleranza e un riferimento per stabilire l'orientamento della zona o delle zone di tolleranza.
    • Nuovo riquadro. Crea altri riquadri.

    • Sotto il riquadro. Aggiunge testo sotto il riquadro.

    • Tra. Specifica le etichette dei punti se il valore di tolleranza si trova tra due punti o entità.

    • Da-A. Specifica le etichette dei punti se il valore di tolleranza è compreso tra un punto o un'entità e un altro punto o un'altra entità.

    • Separa requisito. Aggiunge l'etichetta SEP REQT al simbolo.

    • Casella di testo. Consente di aggiungere testo al simbolo.
  5. Fare clic su .
