File IFC

È possibile esportare gli assiemi o i componenti di primo livello di SOLIDWORKS come file .ifc utilizzando IFC 2x3 o IFC 4. È possibile esportare un file .ifc con proprietà personalizzate che comprendono i metadati IFC e altre proprietà.

1. Fare clic su File > Salva con nome .
2. Opzionale: Utenti 3DEXPERIENCE: Se viene visualizzata la finestra di dialogo Salva come nuovo, fare clic su Salva nel PC.
3. Dalla finestra di dialogo Salva con nome, per Tipo file, selezionare IFC 2x3 o IFC 4.
4. Fare clic su Opzioni.
5. Selezionare OmniClass™, Uniclass2015, Proprietà personalizzate, Proprietà di materiale e massa e Unità, quindi fare clic su OK.
   Prima di selezionare OmniClass o UniClass, è importante comprendere le classi elencate nella finestra di dialogo. Vedere http://www.omniclass.org e [http://www.cpic.org.uk/uniclass2/].
6. Se si esegue l'esportazione in IFC 4, effettuare il salvataggio in uno dei seguenti formati:
   • BREP
   • Tessellatura
7. Selezionare il nome del file e l'ubicazione, immettere una descrizione optional e fare clic su OK.

Quando si esportano i modelli SOLIDWORKS come file IFC, è possibile mappare le proprietà personalizzate di SOLIDWORKS in set di proprietà IFC.

1. Nel file SOLIDWORKS, fare clic su File > Proprietà e sulla scheda Personalizza, aggiungere le proprietà che si desidera esportare nel file IFC. Salvare il file.
2. Creare un file di mappatura XML che metta le proprietà personalizzate di SOLIDWORKS ai valori del set di proprietà IFC. SOLIDWORKS offre file di mappatura dei campioni in SOLIDWORKS install folder\lang\language\IFC.
   File di mappatura dei campioni:

   <CustomPropertiesPSETMapping>
       <Schema Version="1.0"/>
       <PropertySet Name="Pset_DoorCommon">
           <AppliesTo ElementType="IFCDOOR"/>
           <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
           <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
           <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
           <PropertyMapping SOLIDWORKS="Verglasungsflächenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
           <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
       </PropertySet>
       <PropertySet Name="ACME_CageCodes">
           <AppliesTo ElementType="IFCDOOR"/>
           <AppliesTo ElementType="IFCWINDOW"/>
           <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
       </PropertySet>
   </CustomPropertiesPSETMapping>

3. In un file SOLIDWORKS, fare clic su File > Salva con nome.
4. Nella finestra di dialogo, per Salva con nome, selezionare il tipo di file IFC, quindi fare clic su Opzioni.
5. Nella finestra di dialogo Opzioni del sistema, in Opzioni > Risultato come, selezionare Usa file di mappatura per Set proprietà e selezionare il file di mappatura dall'elenco o navigare per selezionarlo.
6. Fare clic su OK, quindi su Salva per esportare il file come file IFC.
   Il file IFC contiene le proprietà personalizzate di SOLIDWORKS nel set di proprietà IFC, in base al file di mappatura.

I file .ifc possono essere importati in SOLIDWORKS per includere le informazioni strutturali dai modelli creati originariamente con applicazioni software strutturali.

Quando si importano file .ifc in SOLIDWORKS, la geometria del file viene importata, ma il modello SOLIDWORKS risultante è sostanzialmente privo di funzioni.

È possibile specificare quali entità o componenti IFC importare.

Vantaggi: Il filtraggio dei componenti nell'importazione di file IFC consente di specificare esattamente i componenti necessari, facendo risparmiare tempo e semplificando il lavoro, soprattutto per file IFC di grandi dimensioni.

1. Fare clic su File > Apri.
2. Opzionale: Utenti 3DEXPERIENCE: Se viene visualizzata la finestra di dialogo Apri da 3DEXPERIENCE, fare clic su Questo PC.
3. Nella finestra di dialogo, per Tipo file, selezionare IFC 2x3.
4. Per specificare le opzioni generali, fare clic su Opzioni, specificare le entità IFC da importare e fare clic su OK.
5. Per filtrare quali componenti importare, nella finestra di dialogo Apri, selezionare Attiva filtro.
6. Selezionare il file, quindi fare clic su Apri.
   Se è stato selezionato Attiva filtro, consultare Applicazione di filtri ai componenti durante l'importazione dei file IFC per ulteriori informazioni.

Quando si importano file IFC, è possibile applicare filtri ai componenti da importare.

1. Fare clic su File > Apri.
2. Nella finestra di dialogo:
   1. Per Tipo file, selezionare IFC 2x3 (*.ifc).
   2. Per Nome file, cercare il file IFC e selezionarlo.
   3. Selezionare Attiva filtro.
   4. Fare clic su Apri.

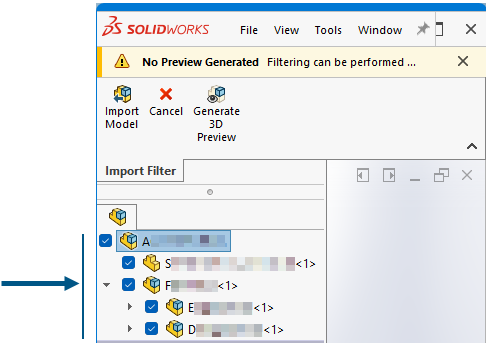

   Una barra di avanzamento indica lo stato quando SOLIDWORKS genera la struttura del prodotto. Il file si apre con la struttura del prodotto e un'area grafica vuota. Una barra dei messaggi avvisa che è possibile applicare filtri ai componenti per generare un'anteprima. Il CommandManager di Importa filtro visualizza gli strumenti disponibili.



   Se sono state specificate opzioni di filtro in Strumenti > Opzioni > Opzioni del sistema > Importa > Formato file: IFC , in Entità da importare, SOLIDWORKS applica automaticamente le relative opzioni di filtro. Specificando queste impostazioni a livello di sistema prima di filtrare i componenti si risparmia tempo, soprattutto per i file IFC di grandi dimensioni, perché è possibile selezionare esattamente le entità e i componenti da aprire.
3. Procedere in uno dei modi seguenti:
   • Dall'albero di disegno FeatureManager, selezionare o deselezionare i componenti da importare. È possibile selezionare singoli componenti di controllo o selezionare più componenti.
   • Fare clic su Genera anteprima 3D per visualizzare un'anteprima grafica 3D dei componenti selezionati.
   • Fare clic su Annulla per annullare l'operazione e chiudere l'anteprima.

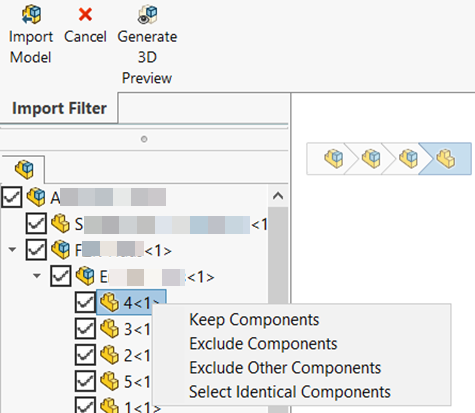

   I sottoassiemi che contengono una combinazione di componenti selezionati e deselezionati visualizzano una casella di controllo parzialmente selezionata . Per facilitare la gestione di più selezioni, è possibile fare clic con il pulsante destro del mouse sui componenti selezionati e selezionare Mantieni componenti o Escludi componenti. Per invertire le selezioni, selezionare Escludi altri componenti. Se i componenti sono identici, viene visualizzata anche l'opzione Seleziona componenti identici.

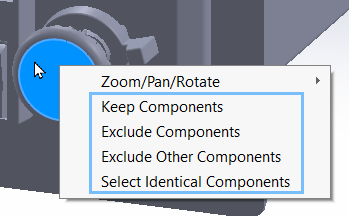

   Queste opzioni di selezione dei componenti sono disponibili anche quando si fa clic su Genera anteprima 3D e si fa clic con il pulsante destro del mouse sui componenti dell'area grafica.


4. Al termine della selezione dei componenti da importare, fare clic su Importa modello .
   SOLIDWORKS importa il file IFC con i componenti selezionati.

È possibile salvare un file SOLIDWORKS come file .ifc con una classificazione di entità .ifc.

1. Aprire un file di parte o di assieme SOLIDWORKS.
2. Fare clic su File > Proprietà.
3. Nella finestra di dialogo, nella scheda Personalizza:
   1. In Nome proprietà, selezionare IFC.
   2. In Valore / Espressione del testo, selezionare la tassonomia appropriata.
   3. Fare clic su OK.

È possibile selezionare le entità IFC da importare dai file IFC definendo i filtri in Opzioni del sistema.

1. In un file IFC, fare clic su Strumenti > Opzioni > Opzioni del sistema > Importa.
2. Nella finestra di dialogo:
   1. In Formato file, selezionare IFC.
   2. In Entità da importare, espandere le entità IFC in Classificazione.
   3. In Importa, selezionare le entità IFC da importare.
   4. Fare clic su OK.
   Dopo aver aperto il file IFC, vengono importate solo le entità IFC specificate nella finestra di dialogo Opzioni del sistema.
