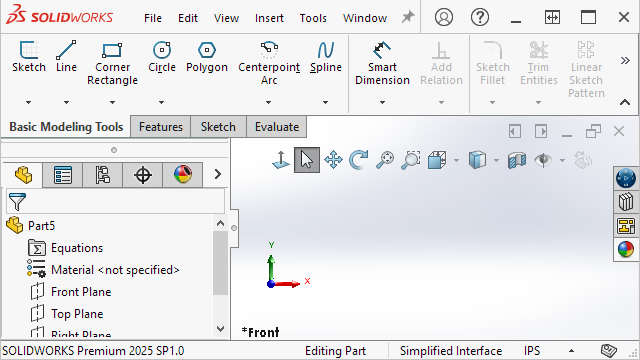

L'Interfaccia semplificata è un'area di lavoro che mostra la finestra di SOLIDWORKS con un'interfaccia utente ridotta. La finestra include elementi di interfaccia utente di base personalizzati in base al tipo di documento aperto.
Con un documento aperto, fare clic su .
Senza un documento aperto, fare clic su .

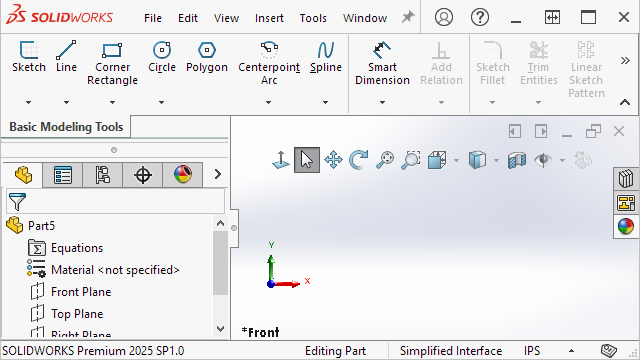

Quando questa opzione è selezionata, la barra di stato indica l'area di lavoro Interfaccia semplificata.
Se si utilizza l'area di lavoro Interfaccia semplificata, personalizzare l'interfaccia in base alle proprie esigenze, quindi disattivare Interfaccia semplificata. SOLIDWORKS salva le personalizzazioni se si riattiva l'Interfaccia semplificata.
Barra degli strumenti Vista con preavviso
Per le parti e gli assiemi, la barra degli strumenti Vista con preavviso contiene gli strumenti per manipolare le viste. Non include impostazioni relative ad aspetti, scene o vista.
 |
 |
| Interfaccia semplificata |
Interfaccia predefinita |

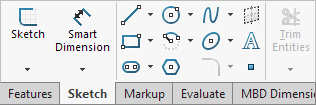

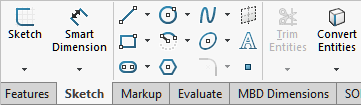

CommandManager

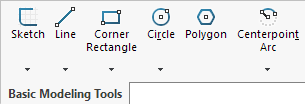

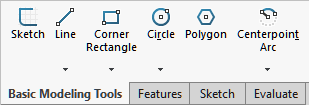

Il CommandManager visualizza una scheda per tipo di documento. Le schede sono Strumenti di modellazione di base Strumenti di assieme di base e Strumenti di disegno di base e contengono gli strumenti più comunemente utilizzati per i diversi tipi di documenti.
 |
 |
| Interfaccia semplificata |
Interfaccia predefinita |
Task Pane
 |
 |
| Interfaccia semplificata |
Interfaccia predefinita |
Albero di disegno FeatureManager
 |
 |
| Interfaccia semplificata |
Interfaccia predefinita |
Gli elementi nell'albero di disegno FeatureManager non includono i nomi di configurazione o di stato di visualizzazione se ne esiste solo uno.
PropertyManager

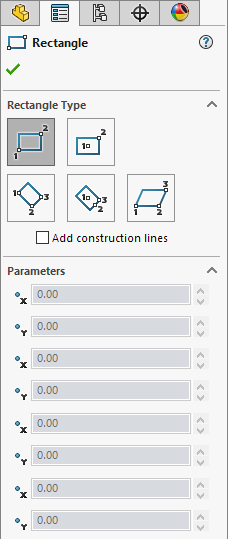

Diversi PropertyManager contengono sezioni compresse:
 |
 |
| Interfaccia semplificata |
Interfaccia predefinita |
Modalità di schizzo
Per le parti, l'Interfaccia semplificata apre una nuova parte con uno schizzo attivo sul piano Frontale.
Albero di disegno MotionManager
L'albero di disegno MotionManager è nascosto.
