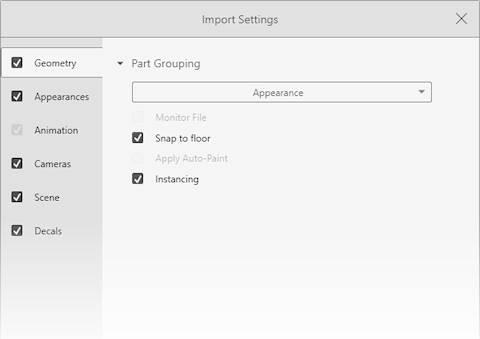

| Raggruppamento di parti |
|
|
| |
Raggruppamento di parti |
Raggruppa la geometria in parti in base alla scelta di livelli, aspetti e divisioni nel modello di origine. Consente di importare file .SLDPRT o .SLDASM di SOLIDWORKS. Opzioni:
- Componente/Parte/Corpo
- Crea gruppi SOLIDWORKS Visualize nidificati per i componenti di assieme SOLIDWORKS fino alle parti e ai corpi SOLIDWORKS.
- Crea gruppi nidificati per i componenti del sottoassieme, i componenti specchiati, i componenti di ripetizione e le cartelle SOLIDWORKS.
- Rifinisce le parti di SOLIDWORKS Visualize in base alle assegnazioni di aspetto in ciascun corpo di SOLIDWORKS.
- Importa configurazioni, animazioni e supporta funzionalità Controlla file di SOLIDWORKS salvate.
- Aspetto
- Crea una parte SOLIDWORKS Visualize in base a ogni aspetto specifico di SOLIDWORKS.
- Combina la geometria SOLIDWORKS con lo stesso aspetto in una singola parte di SOLIDWORKS Visualize.
- Importa configurazioni SOLIDWORKS salvate.
- Non importa le animazioni di SOLIDWORKS salvate e non supporta la funzionalità Controlla file.
I nomi delle parti importate si basano sull'ascendenza. Prima di SOLIDWORKS Visualize 2023, il nome era basato sull'aspetto importato.
|
| |
Monitora file |
Aggiorna automaticamente i modelli quando il file originale viene aggiornato e salvato nel software 3D. Il software segnala quando i modelli sono aggiornati esternamente ed è possibile accettare o ignorare la modifica. |
| |
Snap su pavimento |
Esegue automaticamente lo snap del punto più basso del modello sul pavimento della scena di Visualize. |
| |
Applica Auto-Paint |
Applica la funzione Auto-Paint (cioè, il software assegna un aspetto) in base allo schema di denominazione della parte o del modello. |
| |
Istanze |
Per i modelli di parte e di assieme SOLIDWORKS contenenti molte copie dello stesso oggetto, ad es. corpi o componenti duplicati. Utilizza una definizione di geometria singola per tutte le copie (istanze) dell'oggetto, anziché le copie complete della definizione della geometria per ogni copia dello stesso oggetto. Le istanze richiedono meno memoria della GPU, migliorano le prestazioni del rendering e possono ridurre le dimensioni dei file. Se si modifica la geometria di origine, le modifiche si propagano automaticamente a ogni istanza.
Le istanze utilizzano le impostazioni di ombreggiatura e materiale dall'oggetto sorgente. È possibile selezionare un'istanza e riposizionarla, scalarla e ruotarla. È possibile assegnare aspetti dalla libreria a determinate istanze.
|
| Rifinitura mesh |
|
Disponibile solo con geometrie importate (file non SOLIDWORKS) che supportano la tessellatura o l'affinamento della mesh. Vedere Altri formati di file. Se si seleziona Predefinito quando si importa inizialmente un modello, non è possibile utilizzare nuovamente la tessellatura Semplice o Avanzata. Se si seleziona Semplice o Avanzata all'atto dell'importazione iniziale, non è possibile utilizzare la nuova tessellatura Predefinita.
|
| |
Predefinito |
Offre la massima velocità di importazione preservando al contempo le proprietà complete del materiale, incluse le texture. Questa modalità utilizza i dati di tessellatura esistenti o le impostazioni predefinite. |
| |
Semplice |
Supporta la rifinitura della mesh di base con proprietà del materiale limitate (solo colore). È possibile regolare la rifinitura della mesh utilizzando un singolo cursore e ridefinire successivamente la tessellatura di una parte del modello utilizzando la scheda Modelli nella Tavolozza, che offre gli stessi controlli di Rifinitura mesh. |
| |
Avanzata |
Offre maggiore flessibilità per personalizzare le impostazioni di rifinitura della mesh, anche se le proprietà del materiale sono limitate solo al colore. Simile alla modalità Semplice, questa modalità consente di ridefinire parti del modello dopo l'importazione utilizzando la scheda Modelli nella Tavolozza.Si può specificare:
- Deviazione distanza. Specifica la vicinanza della tessellatura alla curva del modello.
- Deviazione angolo. Specifica l'angolo massimo tra due facce prima di aggiungere altri triangoli per avvicinarsi il più possibile alla curva del modello.
- Dimensione elemento. Specifica se utilizzare i valori predefiniti per le dimensioni degli elementi. Quando l'opzione è selezionata, è possibile specificare la lunghezza massima del bordo di un triangolo. Piccolo specifica bordi e triangoli piccoli e influisce sulla qualità della tessellatura.
|
| Impostazioni di tassellatura |
|
|
| |
Qualità |
Determina la precisione dei risultati durante la conversione di un modello in poligoni. Maggiore è la qualità, più poligoni verranno usati per rappresentare le superfici curve nel modello e più uniformi saranno i risultati. Una maggiore qualità di tessellatura potrebbe incidere sulle dimensioni dei file. |
| |
Impostazioni avanzate |
Consente di perfezionare la modalità di tassellatura dei modelli (convertiti in poligoni). Opzioni:
- Tolleranza. Definisce la distanza massima tra il bordo di un poligono e la superficie NURBS. Utilizzare un valore basso per creare tassellature di alta qualità.
Una valore di tolleranza basso genera un numero elevato di poligoni.
- Lunghezza massima. Definisce la lunghezza massima del bordo di un poligono. Utilizzare un valore minore per ottenere una tassellatura più densa delle superfici piatte.
- Angolo massimo. Definisce l'angolo massimo tra le normali di poligoni adiacenti. Utilizzare un valore minore per evitare che scompaiano piccole cunette.
|
| Impostazioni programma di disegno |
|
Consente di impostare l'allineamento (Asse verticale e Asse profondità) e le Unità CAD in modo che riflettano la configurazione del modello nel software di origine. In SOLIDWORKS Visualize le unità sono rappresentate dai metri.
|
