Suddivisione di parti

Una parte è un raggruppamento di più superfici in un modello. Ogni superficie è anche una parte, che può essere costituita da componenti più piccoli. Le superfici non devono essere necessariamente vicine l'una all'altra per poter essere raggruppate o costituire una singola parte.

A volte è necessario estrarre una o più superfici dalla parte a cui sono assegnate per garantire maggiore flessibilità nell'assegnazione o nell'animazione degli aspetti.

La suddivisione è essenziale perché non è possibile assegnare gli aspetti alle facce (o a qualsiasi altro elemento nella gerarchia inferiore al livello della parte). Se si desidera assegnare più aspetti a una singola parte, è necessaria la suddivisione.

Per dividere le parti:

  1. Effettuare una delle seguenti operazioni:
    • Fare clic su Strumenti > Dividi parte.
    • Nella finestra o nella tavolozza, fare clic con il pulsante destro del mouse su una parte e fare clic su Modifica > Dividi parte.
    • Premere CTRL+ALT+P.
  2. Nella finestra di dialogo, specificare la Modalità di selezione:
    Opzione Descrizione
    Sfaccettatura Permette di fare clic sulle sfaccettature delle parti da dividere. Regolare la Tolleranza angolo sfaccettatura per specificare la tolleranza di parte.

    È possibile utilizzare la selezione di caselle anche in modalità Sfaccettatura.

    Pennello Consente di fare clic e trascinare per selezionare più sfaccettature di parti da dividere. Regolare il Raggio del pennello per regolare con precisione l'area di selezione.
    Mostra solo parte attiva Visualizza solo la mesh divisa e la parte che subisce la divisione, anziché l'intera parte. La geometria rimanente viene nascosta o renderizzata in struttura a reticolo grigia.
  3. Nella finestra, fare clic su una faccia o trascinare un'area di selezione per visualizzare un'anteprima della parte divisa.

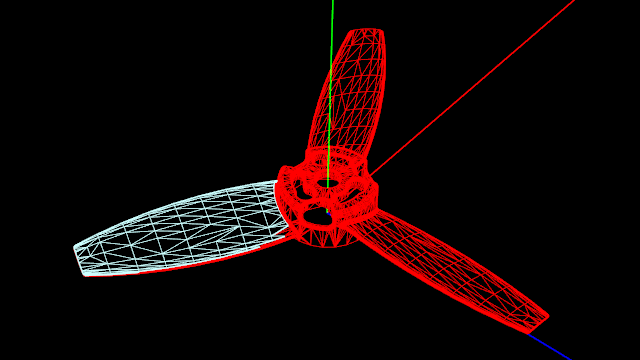

    La mesh divisa diventa una struttura a reticolo blu e la parte che subisce la divisione diventa una struttura a reticolo rossa.
  4. Opzionale: premere MAIUSC per rimuovere porzioni dalla selezione della mesh o CTRL per aggiungere porzioni alla selezione della mesh.
  5. Fare clic su Esegui divisione.
