Quando si utilizza Salva come copia e continua per copiare una parte, vengono mantenuti i riferimenti esterni a uno schizzo derivato nella parte copiata.
I riferimenti esterni vengono mantenuti quando si utilizza Esplora file di Microsoft® per copiare una parte con uno schizzo derivato.
Per mantenere i riferimenti esterni agli schizzi derivati:
- Aprire un modello contenente due parti.

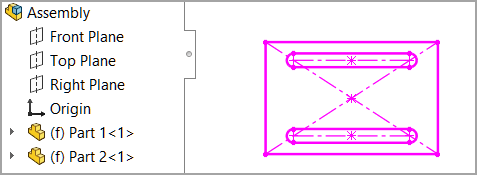

In questo esempio, la Parte 1 viene visualizzata nell'area grafica.
- Creare uno schizzo derivato.
- Fare clic con il pulsante destro del mouse su Parte 2 e fare clic su Modifica parte
.

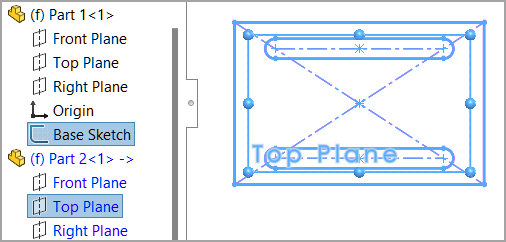

- Premere il tasto Ctrl e selezionare uno schizzo dalla Parte 1 e un piano dalla Parte 2.
- Fare clic su .
- Uscire dalla modalità di modifica nel contesto facendo clic sull'angolo di conferma.
- Fare clic su .
La Parte 2 ha uno schizzo derivato dalla Parte 1.
- Creare una copia della parte con lo schizzo derivato.
- Fare clic con il pulsante destro del mouse su Parte 2 e fare clic su Modifica parte .
- Fare clic su .
- Salvare la nuova parte come Parte 3.
- Uscire dalla modalità di modifica nel contesto.
- Inserire la nuova parte nel modello.
- Fare clic su .
- Nella finestra di dialogo, selezionare Parte 3 e aggiungere la parte.

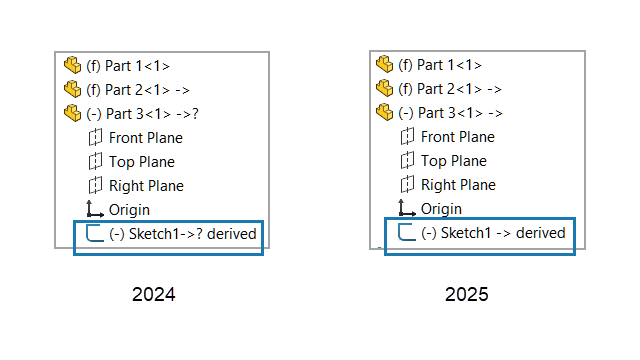

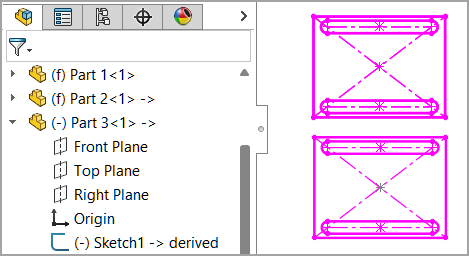

La Parte 2 e la Parte 3 hanno lo schizzo derivato.
- Aggiornare la prima parte.
- Per la Parte 1, fare clic con il pulsante destro del mouse sullo schizzo e fare clic su Modifica schizzo
.

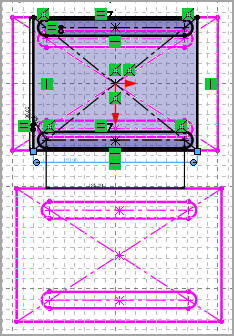

- Modificare una quota.
Una quota nella Parte 1 è stata modificata da 200 mm a 170 mm.
- Uscire dalla modalità di modifica nel contesto.
La Parte 3 utilizza la quota aggiornata e lo schizzo derivato rimane definito.
