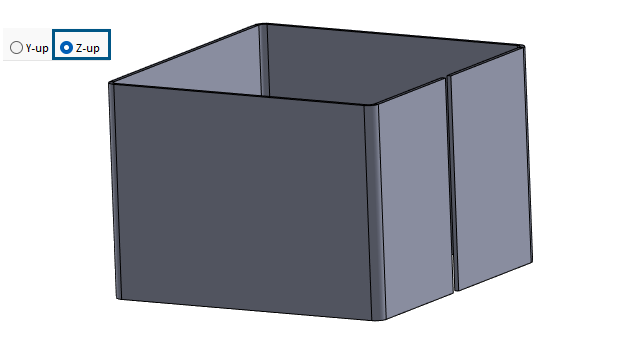

Quando si crea una parte o un assieme, è possibile scegliere un modello per l'orientamento Z-su.
Quando si crea una parte, è possibile scegliere Y-su o Z-su e costruire sul modello. Nelle versioni precedenti, SOLIDWORKS aveva solo un orientamento Y-su predefinito.
Le impostazioni di orientamento Y-su e Z-su sono disponibili solo per i modelli di default creati da SOLIDWORKS.
È possibile specificare un modello Z-su predefinito di SOLIDWORKS quando si crea un nuovo documento SOLIDWORKS.
Dopo una nuova installazione, è possibile specificare l'orientamento predefinito nella finestra di dialogo Standard di unità e quotatura.
Per specificare un modello Z-su quando si crea un nuovo documento SOLIDWORKS:
- Fare clic su Nuovo
(barra degli strumenti Standard) o .
- Nella finestra di dialogo:
- Selezionare un tipo di documento, come parte o assieme.
- Specificare un'opzione:
- Y-su. L'asse Y è rivolto verso l'alto.
- Z-su. L'asse Z è rivolto verso l'alto.
- Fare clic su OK.
Per specificare un modello Z-su nella finestra di dialogo Standard di unità e quotatura:
- Accedere alla finestra di dialogo Standard di unità e quotatura:
- Nell'angolo inferiore destro della finestra grafica, nella barra delle applicazioni, fare clic su IPS.
- Specificare le unità:
- MKS (metro, chilogrammo, secondo)
- CGS (centimetro, grammo, secondo)
- MMG (millimetri, grammi, secondi)
- IPS (pollice, libbra, secondo)
- Fare clic su Modifica unità del documento...
- Nella finestra di dialogo Unità e quotatura, in Orientamento, specificare un'opzione:
- Y-su. L'asse Y è rivolto verso l'alto.
- Z-su. L'asse Z è rivolto verso l'alto.
- Fare clic su OK.
