Creazione di quote DimXpert da quote di schizzo

È possibile creare quote DimXpert da quote di schizzo.

Per creare quote DimXpert da quote di schizzo:

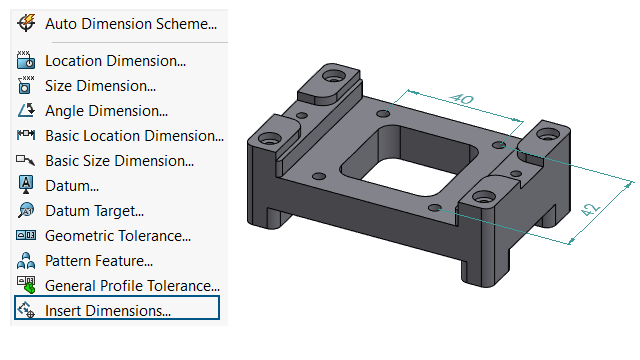

Fare clic su Inserisci quote (barra degli strumenti MBD Dimension) o su Strumenti > MBD Dimension > Inserisci quote.
Nel PropertyManager:
1. Per Funzioni, selezionare le funzioni dall'area grafica o dall'albero di disegno FeatureManager^®.
2. Per Quote di schizzo, selezionare le quote nell'area grafica per creare quote DimXpert.
3. Fare clic su .
