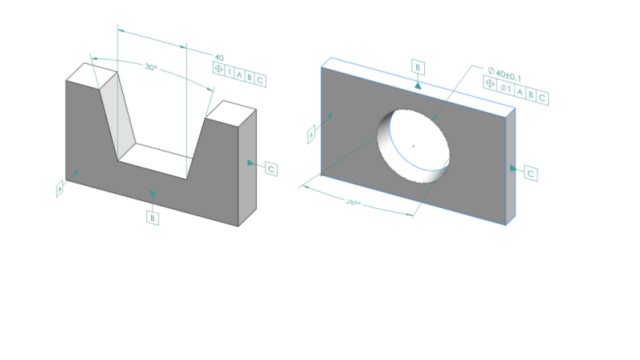

Creazione delle quote di lunghezza nelle funzioni di sformo

È possibile creare quote di lunghezza nelle funzioni di sformo.

Lo strumento Quote di dimensione DimXpert può essere utilizzato per creare quote per le funzioni di sformo, ad esempio cunei e coni. La quota è in genere una quota di distanza con tolleranze. La quota può essere compresa tra due bordi delle estremità di sformo o bordi circolari di un cilindro.

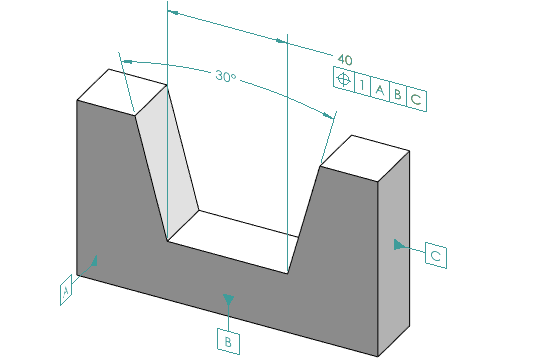

Creazione delle quote di lunghezza nei cunei

Per creare quote di lunghezza nei cunei:
  1. Fare clic su Quote di dimensione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di dimensione.
  2. Fare clic sulla faccia di uno dei piani laterali.
  3. Nel selettore di funzioni, fare clic su Crea funzione di larghezza/cuneo .
  4. Fare clic sulla faccia del secondo lato.
  5. Fare clic sulla faccia del piano finale, cioè il piano che interseca i due lati, quindi fare clic su .
  6. Posizionare la quota angolare.
  7. Fare clic su Quote di dimensione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di dimensione.
  8. Fare clic sul piano finale.
  9. Fare clic nell'area grafica per inserire la quota di larghezza.
  10. Applicare una tolleranza di forma alla quota di larghezza per creare la didascalia di posizione.

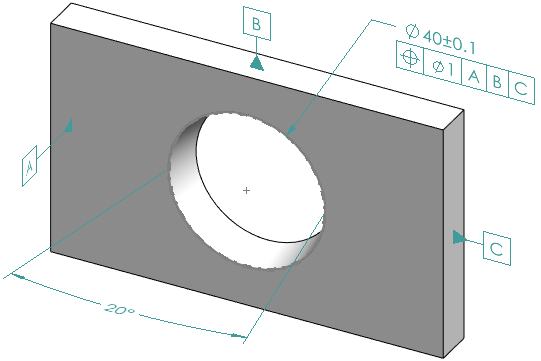

Creazione delle quote di lunghezza nei coni

Per creare quote di lunghezza nei coni:
  1. Fare clic su Quote di dimensione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di dimensione.
  2. Fare clic sulla faccia conica per creare la funzione cono.
  3. Posizionare la quota angolare.
  4. Fare clic sul bordo superiore per creare la funzione del cerchio d'intersezione e la quota del diametro.

    Vedere la Guida di SOLIDWORKS: Funzioni DimXpert.

  5. Applicare una tolleranza di forma alla funzione del cerchio d'intersezione per creare la didascalia di posizione.
