断面線を作成する

断面図を使用すると、隠線で表せない内部部品を表示できます。モデルを平面で切断することにより、断面が作成されます。

AM_SectionLine コマンドを使用して、断面線を描画します。断面線は、切断面がモデルを切断する位置を示します。1 つのエンティティ上に複数の断面を作成できます。

次のタイプの断面図で断面線を作成できます:

  • 全断面(Full section)。切断面が断面エンティティの全長を通ります。
  • 整列断面(Aligned section)。2 つの平行でない切断面が、切断される部品を通ります。
  • 半断面(Half section)。切断面が、切断される部品の一部を通ります。
  • オフセット断面(Offset section)。直線上にないエンティティのフィーチャーが断面に含まれます。切断面が、エンティティのフィーチャーを通るように曲げられます。

全断面

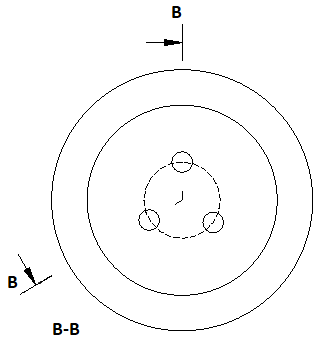

整列断面

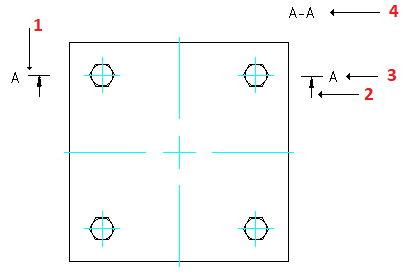

コマンドにより次のエンティティが作成されます:

  1. 断面線
  2. 方向矢印
  3. 断面図識別子
  4. 断面図ラベル

このコマンドを使用すると、矢印、直線、名前など、断面線のさまざまなエンティティの外観を制御できます。

断面線を作成するには:

  1. 次のいずれかを実行します。
    • リボンで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)を選択します。
    • メニューで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)をクリックします。
    • AM_SectionLine と入力します。
  2. グラフィックス領域で、断面線の始点を指定します。
  3. 断面線の次の点を指定し、Enter キーを押します。
  4. 始点で断面線を参照する文字を指定し、Enter キーを押します。
  5. マウス カーソルを移動して、切断面の側面を指定します。
  6. 断面線ラベルの挿入点を指定します。

整列した断面線を作成するには:

  1. 次のいずれかを実行します。
    • リボンで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)を選択します。
    • メニューで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)をクリックします。
    • AM_SectionLine と入力します。
  2. グラフィックス領域で、断面線の始点を指定します。
  3. 中央(Center)オプションを指定し、Enter キーを押します。
  4. グラフィックス領域で、円筒エンティティの中心を指定します。
  5. 角度を定義する 2 つの点を指定します。
  6. 始点で断面線を参照する文字を指定し、Enter キーを押します。
  7. マウス カーソルを移動して、切断面の側面を指定します。
  8. 断面線ラベルの挿入点を指定します。

半断面図の断面線を作成するには:

  1. 次のいずれかを実行します。
    • リボンで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)を選択します。
    • メニューで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)をクリックします。
    • AM_SectionLine と入力します。
  2. グラフィックス領域で、断面線の始点を指定します。
  3. 断面線の次の点を指定します。
  4. 半断面(Half)オプションを指定し、Enter キーを押します。
  5. 始点で断面線を参照する文字を指定し、Enter キーを押します。
  6. マウス カーソルを移動して、切断面の側面を指定します。
  7. 断面線ラベルの挿入点を指定します。

断面線とともに表示する要素を指定するには:

  1. 次のいずれかを実行します。
    • リボンで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)を選択します。
    • メニューで、メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)をクリックします。
    • AM_SectionLine と入力します。
  2. オプションで、Visibility と入力して、断面線とともに表示するエンティティを指定します。利用可能なオプションは、以下のとおりです。
    • 矢印。断面線の方向矢印を表示または非表示にします。
    • 直線(Line)。断面線セグメントの描画方法を指定します。
      • 平面の間(Betweenplanes)エンティティ プロパティ設定(Entity Property Settings)ダイアログ ボックスで指定した線種を使用して断面線セグメントを描きます。
      • 連続(Continuous)端と同じ線種を使用して断面線セグメントを描きます。
      • なし(None)。断面線セグメントを描きません。
    • 名前(Name):断面線ラベルを表示または非表示にします。
    • 平面名(Planenames)。断面線の頂点に識別子を表示または非表示にします。
  3. グラフィックス領域で、断面線を引きます。

アクセス

コマンド: AM_SectionLine

メニュー: メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)

リボン: メカニカル コンテンツ(Mechanical Content) > 詳細(Details) > 断面線(Section Line) > 作成(Create)
