エッジ上の結果のグラフ表示

選択したモデルのエッジにおける結果の 2D グラフを作成することができます。このグラフは、選択したエッジ（X 軸）に沿ってパラメトリック距離に対する結果（Y 軸）を表示します。このオプションは、エッジを 1 つだけ選択した場合に利用することができます。

  1. グラフィックス領域に目的の結果プロットを表示します。
  2. Simulation スタディ ツリーでプロット アイコンを右クリックし、問い合わせ を選択します。
  3. 結果問い合わせ PropertyManager の オプション で、選択エンティティ を選択します。
  4. 結果 で:

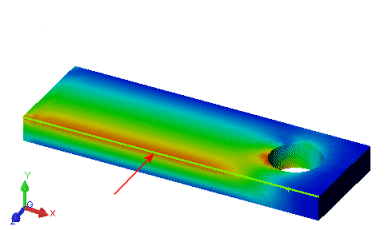

    1. グラフィックス領域で、表示された結果をプロットするエッジを選択します。
    2. 更新 をクリックします。
    選択したエッジに関連する全てのノードの結果値がリスト表示されます。パラメトリック変数を反転するには、エッジプロットを反転（Flip edge plot）を選択します。
  5. レポート オプション で、プロット をクリックします。

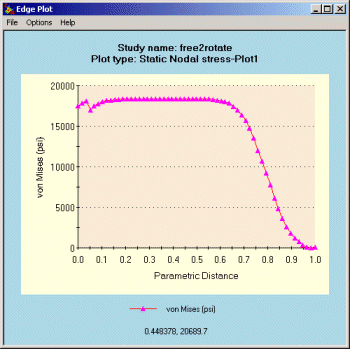

    エッジプロット ウィンドウが開き、1 に正規化された選択エッジ上でのパラメトリック距離（X 軸）に対する表示結果の値（Y 軸）が表示されます。
  6. をクリックしてグラフ ウィンドウを閉じます。
  7. をクリックします。
