P&IDタグは、配管、機器、その他の継手のサイズや面積等のサブタグ値を表す文字列シーケンスです。 タグ内のサブタグの順序を指定するには、タグ スキーム マネージャを使って配管、機器、その他の継手に対するタグ スキームを定義します。 この機能は、SOLIDWORKS Connected では使用できません。
タグ スキームに含めるサブタグは、P&IDファイル内で定義するタグ値を解釈するのに使用されます。タグ スキームは各属性が正しく解釈されるよう、タグ内でサブタグが出現する順序を定義するものです。
タグ スキームはP&IDデータから作成されたRoutingアセンブリでのみ使用されます。
タグ スキーム マネージャではタグ例を入力し、タグ内の各サブタグを定義します。
このタグ例には、ダッシュで区切られた8個のサブタグが含まれます：

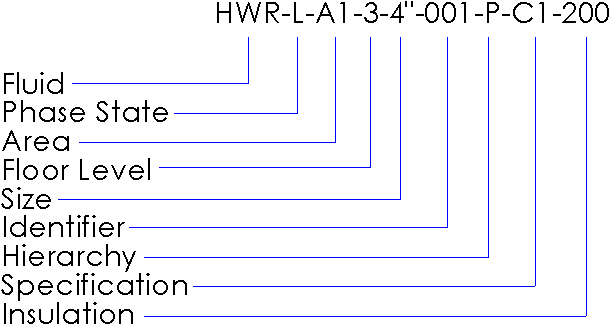

HWR-L-A1-3-4”-001-P-C1-200
タグは次のようなサブタグの順序により解釈することができます：
