選択フィルター（Selection Filter）ツールバー

選択フィルター ツールバーの表示/非表示を切り替えるには:

(標準ツールバーの) 選択フィルターの表示/非表示 をクリックするか、F5 を押します。

選択フィルター（Selection Filter）を使用して、スケッチ、平面、面など、モデルの特定の要素を選択できます。スケッチ セグメントのみを選択し、寸法を無視することで、スケッチ セグメントをフィルター処理できます。スケッチ セグメントとは、スケッチの一部になる直線、円弧、楕円、放物線、またはスプラインです。

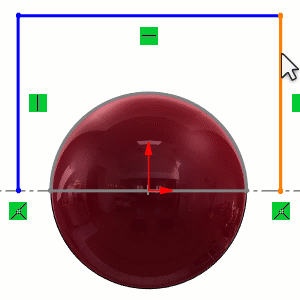

これらの図は、スケッチ セグメントとスケッチ フィルターの違いを表しています。一方の図は、スケッチ セグメントのみを選択できることを示しています。点、スケッチ全体、または面は選択できません。他方の図は、完全なスケッチのみを選択できることを示しています。面またはセグメントは選択できません。

スケッチ セグメント	スケッチ フィルター

選択フィルター（Selection Filter）ツールバーの以下のツールを使用すると、次のような選択フィルターの動作を指定できます。

	選択フィルター ツールバーの切り替え（Toggle Selection Filters）	選択フィルターのオン/オフを切り替えます。これは F6 キーでも同じ操作ができます。
	全フィルター解除（Clear All Filters）	選択したフィルターをすべてクリアします。
	全フィルター選択（Select All Filters）	全てのフィルターを選択します。
	反転選択（Invert Selection）	選択されたアイテム（例えば、面、エッジ、頂点）に類似のすべての他のアイテムは選択されます、そしてオリジナルの選択はキャンセルされます。

	頂点のフィルター（Filter Vertices）		幾何公差のフィルター（Filter Geometric Tolerances）
	エッジのフィルター（Filter Edges）		注記/バルーンのフィルター（Filter Notes/Balloons）
	面フィルター（Filter Faces）		データム記号のフィルター（Filter Datum Features）
	サーフェス ボディのフィルター（Filter Surface Bodies）		溶接記号のフィルター（Filter Weld Symbols）
	ソリッド ボディのフィルター（Filter Solid Bodies）		溶接ビードのフィルター（Filter Weld Beads）
	軸のフィルター（Filter Axes）		データム ターゲットのフィルター（Filter Datum Targets）
	平面のフィルター（Filter Planes）		ねじ山のフィルター（Filter Cosmetic Threads）
	スケッチ点のフィルター（Filter Sketch Points）		ブロックのフィルター（Filter Blocks）
	スケッチのフィルター（Filter Sketches）		ダウエル ピン記号のフィルター（Filter Dowel Pin Symbols）
	スケッチ セグメントのフィルター（Filter Sketch Segments）		接続点のフィルター（Filter Connection Points）
	中点のフィルター（Filter Midpoints）		ルーティング点のフィルター（Filter Routing Points）
	中心マークのフィルター（Filter Center Marks）		メッシュ ファセットのフィルター（Filter Mesh Facets）
	中心線のフィルター（Filter Centerlines）		メッシュ ファセット エッジのフィルター（Filter Mesh Facet Edges）
	寸法/穴寸法テキストのフィルター（Filter Dimensions/Hole Callouts）		メッシュ ファセット頂点のフィルター（Filter Mesh Facet Vertices）
	表面粗さ記号のフィルター（Filter Surface Finish Symbols）
