AI ファスナー認識による SmartMates の追加

構成部品をアセンブリに挿入すると、SOLIDWORKS では、ナット、ボルト、座金として表示される構成部品が認識され、自動的に合致が構成部品に追加されます。

SOLIDWORKS では AI が使用されてファスナーが認識されます。自動認識は以下に制限されます。
  • プレビュー画像があるファスナー
  • SOLIDWORKS 部品である単一ボディ ファスナー
  • ジオメトリの直径より 20% 以下の合致させる構成部品
  • 合致参照がなく、Toolbox 部品ではないファスナー

自動認識を使用しない場合は、Alt キーを押しながら構成部品をアセンブリにドラッグします。

AI ファスナー認識によって SmartMates を追加するには:

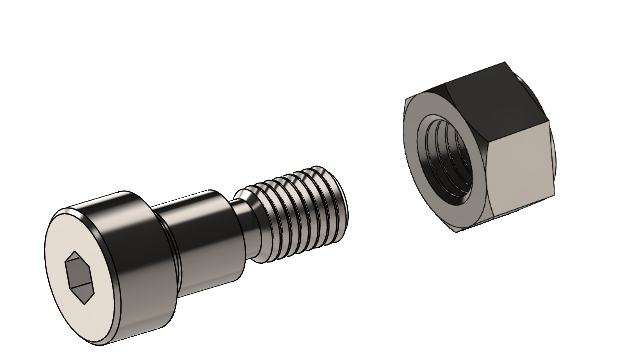

  1. 次のいずれかのソースから、合致させるアセンブリ構成部品にファスナー（ナット、ボルト、座金）をドラッグします。
    • FeatureManager® デザイン ツリー（構成部品が同一アセンブリに含まれる場合は、Ctrl キーを押しながらドラッグ）
    • 構成部品の挿入（Insert Componentｓ）（アセンブリ ツールバー）
    • タスク パネル（デザイン ライブラリ やファイル エクスプローラ など）
    ポインタの形が に変わります。

  2. ポインタが に変わったら、合致させる構成部品上にファスナーをドロップします。
