図面へのスケッチ図の挿入

図面にスケッチとして図 (.bmp、.gif、.jpg、.jpeg、.tif、および .wmf タイプのファイル) を挿入できます。

図面に図を挿入するには：

  1. （スケッチツールバーの）スケッチ図（Sketch Picture） または 挿入（Insert） > 図（Picture） をクリックします。
  2. スケッチ図（Sketch Picture）PropertyManager でオプションを選択し、 をクリックします。
図が、図面の(0,0)の位置（左下のコーナー）に図の座標で(0,0)に挿入されます。
  • グラフィックス領域で図をドラッグ、サイズ変更できます。
  • 図の位置、サイズ、回転、透明度をスケッチ図 (Sketch Picture) PropertyManagerでコントロールできます。
  • PropertyManager を開いて、ドラッグを有効にするには、図をダブルクリックします。

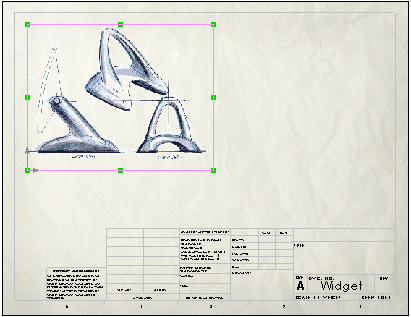

例 :図面でのスケッチ図の使用
