詳細穴の要素仕様を設定する

要素仕様を設定するには:

  1. 詳細穴（Advanced Hole） PropertyManager の表側（Near Side）フライアウトで、最上位要素を選択して活動化します。穴のタイプとして座ぐり（Counterbore）を残しますが、一部の設定を変更します。
  2. 要素仕様（Element Specification）で次のように操作します。
    1. タイプ（Type）で穴付き押えねじ（Socket Head Cap Screw）を選択します。
    2. サイズ（Size）で 1/4 を選択します。

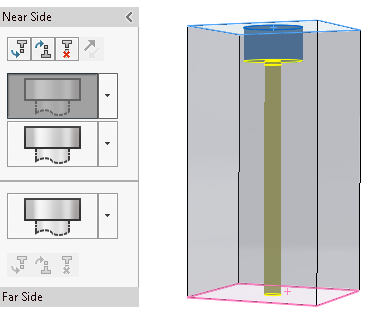

      表側（Near Side）要素の一時プレビューが更新されます。

  3. フライアウトで、2 番目の表側（Near Side）要素の をクリックし、穴（Straight） をクリックします。
    この要素の仕様を変更します。
  4. 要素仕様（Element Specification）で次のように操作します。
    1. タイプ（Type）でねじすきま（Screw Clearances）を選択します。
    2. サイズ（Size）で 1/4 を選択します。
    3. ユーザー定義サイズ（Custom sizing）で押し出し状態（End Condition）をブラインド（Blind）に、深さ/厚み（Depth） を 1 に設定します。

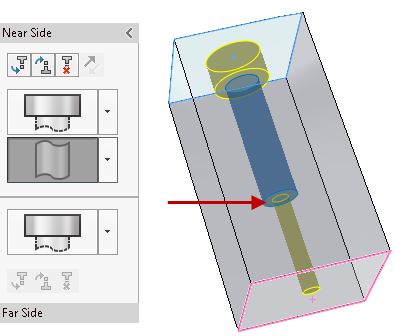

      プレビューが更新され、穴（Straight）要素で変更したサイズと深さが表示されます。

      フライアウトでは、要素をドラッグして再配置できます。 ドラッグ操作によって要素がエラーになると、その要素は強調表示されます。 その要素にマウスを合わせると、エラー メッセージが表示されます。

      裏側（Far Side）要素は座ぐり（Counterbore）として設定されています。 これを変更してねじ穴要素にします。

  5. 裏側（Far Side）フライアウトで裏側（Far Side）要素の をクリックし、ねじ（Thread） をクリックします。
  6. 要素仕様（Element Specification）で次のように操作します。
    1. タイプ（Type）でねじ穴（Tapped hole）を選択します。
    2. サイズ（Size）で 1/4-20 を選択します。
      裏側（Far Side）要素は、次要素まで（Up to Next Element）押し出し条件のため、中間の表側（Near Side）要素まで更新されます。

      詳細穴フィーチャーはお気に入り（Favorites）として保存して再利用できます。PropertyManager のタイプ（Type）タブのお気に入り（Favorite）で、お気に入りの詳細穴の追加、更新、削除、保存、ロードができます。

      次に、寸法テキストをカスタマイズします。詳細穴の穴寸法テキストのカスタマイズを参照してください。
