メッシュ フィーチャーからサーフェスを作成する

メッシュからサーフェス作成（Surface From Mesh）ツールにより、*.stl、*.obj、*.off、*.ply、*.ply2 または *.3MF ファイルから開いたメッシュ オブジェクトを操作して、サーフェスおよびソリッドを作成できます。

1. ツール（Tools） > オプション（Options） > インポート（Import） をクリックします。
   1. ファイル フォーマット（File Format）で、STL/OBJ/OFF/PLY/PLY2 を選択します。
   2. メッシュ ボディ オプション（Mesh body options）ですべてのオプションを選択解除します。
   3. インポートで指定（Import as）で、グラフィック ボディ（Graphics Body）をクリックします。
   4. OK をクリックします。
2. ファイル（File） > 開く（Open）をクリックします。
3. オプション: 3DEXPERIENCE ユーザー: 3DEXPERIENCE から開く（Open from 3DEXPERIENCE）ダイアログ ボックスが表示されたら、この PC（This PC）をクリックします。

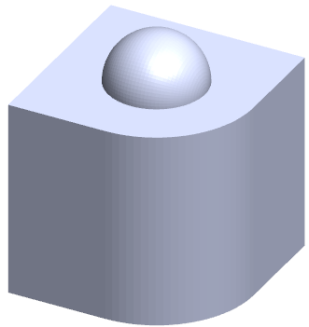

4. メッシュ ファイルまで参照します。



5. 挿入（Insert） > サーフェス（Surface） > メッシュからサーフェス作成（Surface From Mesh） をクリックします。
6. ファセット（Facets）で、次を実行します。
   1. 詳細なヘルプを表示しない場合は、ダイナミック ヘルプ（Dynamic Help）をクリアします。
   2. サーフェス タイプで、作成するサーフェスのタイプを選択します。 平面（Planar） 、球（Spherical） 、円筒（Cylindrical） 、または円錐（Conical） サーフェスのいずれかを選択できます。
   3. グラフィックス領域を右クリックし、選択ツール（Selection Tools） > 選択ファセットをペイント（Paint Select Facets）をクリックします。

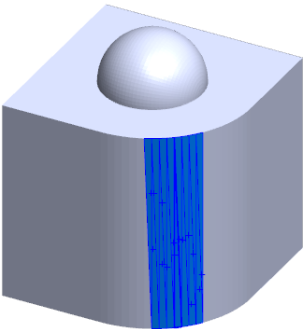

   4. 左マウス ボタンを押したまま、ポインタをドラッグしてファセットを選択します。 選択円形（Selection Circle）と交差するファセットがハイライト表示されます。 スライダーを移動するか、上（Up）または下（Down）矢印をクリックすると、選択円形（Selection Circle）の半径を調整できます。



   5. ファセットを選択解除するには、Alt キー + 左マウス ボタンをクリックして、削除するファセットの上にポインタをドラッグします。
   6. をクリックします。
7. ファセット公差（Facet tolerance）スライダーを調整して、作成するサーフェスにメッシュ ファセットを少し含めます。
   スライダーを左に動かすと公差が広がり、右に動かすと公差が狭まります。 たとえば、平面を作成し、3 つのファセット（そのうちの 1 つは他の 2 つに対してわずかに角度が付いている）がある場合、公差を広げると、角度の付いたファセットが含まれるようになり、狭めると除外されます。
8. サーフェス サイズの延長（Extend surface size）を使用して、選択したファセットと幾何形状に適合するサーフェス ボディの引張りを指定します。
9. PropertyManager で、計算（Calculate）をクリックします。

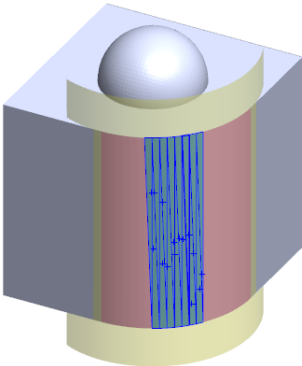

   サーフェス ボディのプレビューがグラフィック領域に表示されます。



10. をクリックします。

    メッシュからサーフェス作成（Surface From Mesh）フィーチャーが FeatureManager デザイン ツリーに追加されます。
