パーツ間の 3D PMI の比較

3D PMI 比較（3D PMI Compare）ツールを使用して、2 つの部品ドキュメント間の DimXpert アノテート アイテム、参照寸法、および他のアノテート アイテムを比較できます。

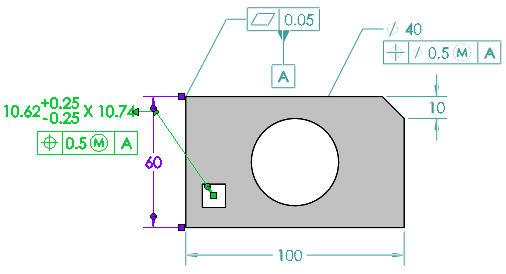

参照ドキュメント

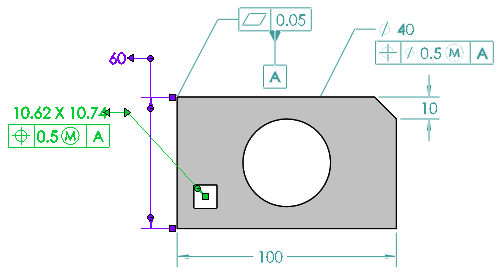

変更したドキュメント

部品間で 3D PMI を比較するには:

  1. ツール（Tools） > 比較（Compare） > 3D PMI をクリックします。
  2. タスク パネルで、参照ドキュメント（Reference Document）および変更されたドキュメント（Modified document）を選択します。
  3. 比較を実行（Run Comparison）をクリックします。
