グローバル ルールの作成

3DEXPERIENCE Integration Rules Editor で 3DEXPERIENCE ユーザーは、サブタイプでないすべてのパーツおよびアセンブリに適用するグローバル ルールを作成できます。

グローバル ルールを作成するには:

  1. エディターを開くため、ツール（Tools） > オプション（Options） > システムオプション（System Options） > 3DEXPERIENCE Integration > 3DEXPERIENCE Integration ルール エディター（3DEXPERIENCE Integration Rules Editor）をクリックします。

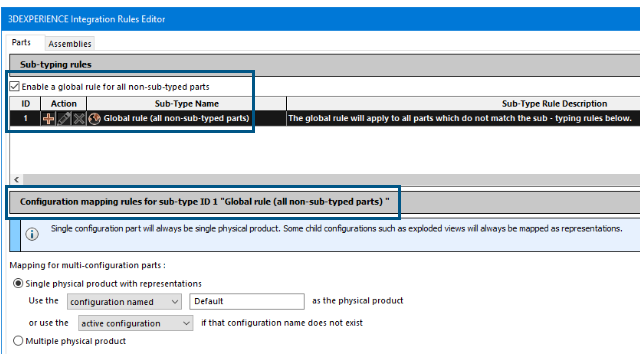

  2. ダイアログボックスの部品（Parts）タブまたはアセンブリ（Assemblies）タブのサブタイプルール（Sub-Typing rules）で次のようにします。
    1. 全ての非サブタイプパーツやアセンブリに適用するグローバル ルールを有効にします（Enable a global rule for all non-sub-typed parts or assemblies）を選択します。
      行 0 （デフォルト）は非表示で、行 1 が表示されます。編集（Edit） および削除（Delete） ツールは、グローバル ルールのサブタイプ ルール定義を変更できないため、使用できません。
      グローバル ルールは常に行 1 です。
    2. テーブルで、ID の 1 をクリックしてください。
      ダイアログ ボックスの下部セクションが展開され、グローバル ルールの構成マッピング ルールを指定できます。
    3. グローバル ルールの構成マッピングルールを指定し、 OK をクリックします。
      グローバル ルールは、3DEXPERIENCE Integration ルール フォルダのシステムオプション（System Options）ダイアログボックスで指定された場所にある .XML ファイルに保存されます。
    このオプションを選択し、 3DEXPERIENCE 互換性の更新（Update for 3DEXPERIENCE Compatibility）コマンドを呼び出すと、すべてのユーザー定義のサブタイプ ルールが適用されます。定義されたサブタイピング ルールに含まれていない部品またはアセンブリは、グローバル ルールで定義された構成マッピングロジックを使用します。グローバル ルールをクリアした場合、このような部品やアセンブリにはデフォルトの構成マッピング ロジックが適用されます。
